Private cloud với OpenStack 2025.1 + OVN + Ceph Squid — 3 Node All-in-One

24 minute read

Lab này kết hợp 3 thành phần: OpenStack 2025.1 (Epoxy) làm cloud orchestration, Ceph Squid làm distributed storage backend (Cinder block + Glance image + Nova ephemeral qua RBD), và OVN xử lý toàn bộ virtual networking — distributed L2/L3, security groups, floating IP — mà không cần thêm agent hay process bên ngoài. Toàn bộ deploy qua kolla-ansible chính thức.

Compact version này gom toàn bộ role vào 3 node — mỗi ctrl01–03 chạy đồng thời OpenStack control plane, Nova KVM, OVN Controller và Ceph OSD — phù hợp cho private cloud team nhỏ, remote office, hoặc lab tài nguyên hạn chế muốn có HA control plane.

Stack gồm 4 VMs Ubuntu 24.04, deploy qua kolla-ansible 2025.1:

registry01 — local Docker Registry v2, mirror toàn bộ images trước khi deploy
ctrl01–03 — all-in-one: OpenStack HA + OVN + Ceph mon/mgr/OSD + Nova KVM, ctrl01 kiêm deploy node

Mục lục

1. Stack \& Kiến trúc
2. Node Layout, Tài nguyên \& IP Planning
- 2.1 Tài nguyên
- 2.2 IP planning
3. Base OS (Tất cả nodes)
4. Local Docker Registry (registry01)

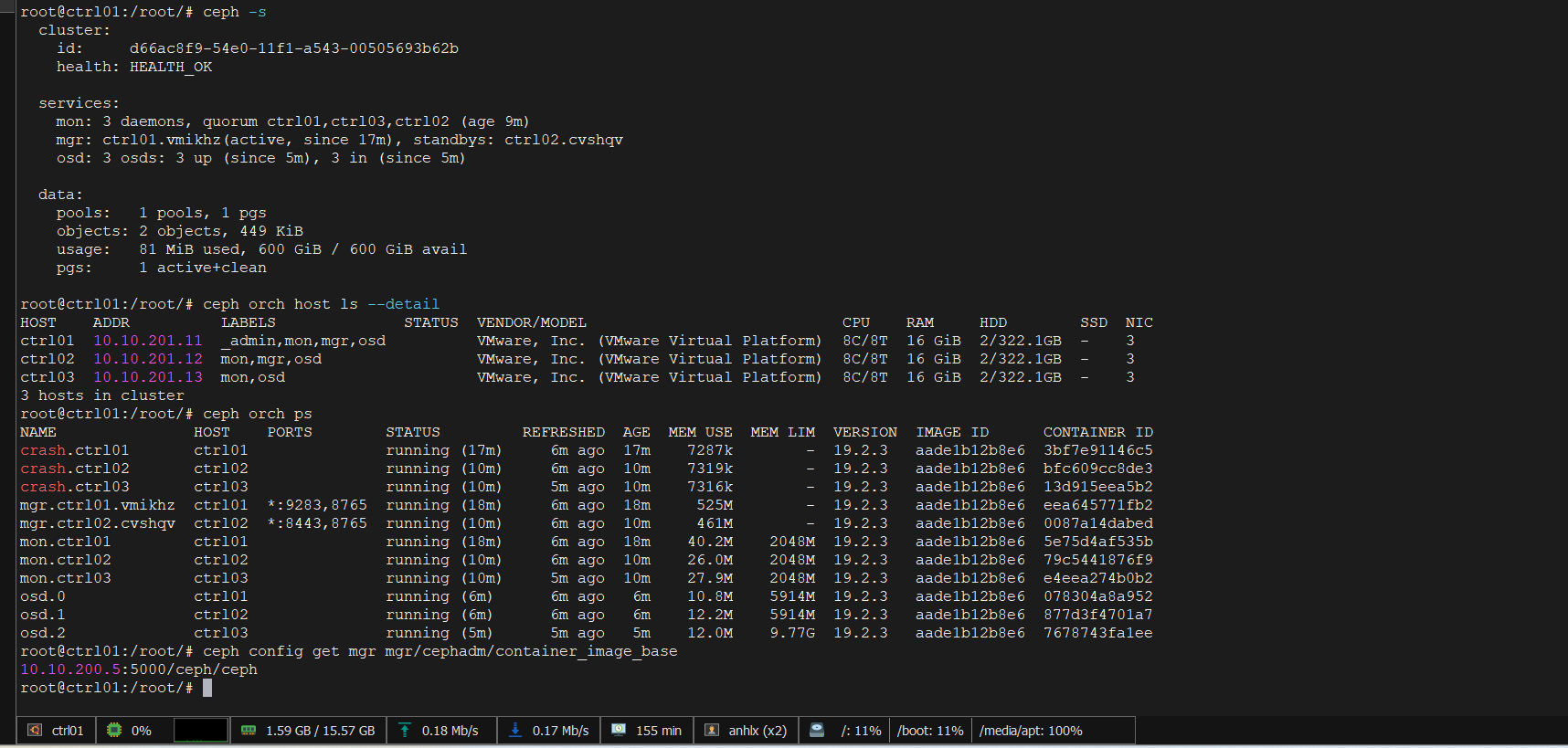

5. Ceph Hyperconverged (cephadm) — trên ctrl01-03
6. Setup kolla-ansible trên ctrl01
7. globals.yml \& inventory multinode
8. Copy Ceph configs vào Kolla
9. Deploy OpenStack
10. Service URLs \& Credentials
11. Workload đầu tiên — Demo Private Cloud multi tenant
12. Lời kết

1. Stack & Kiến trúc

1.1 Stack phiên bản

Mình dùng kolla-ansible chính thức từ PyPI — host OS và container base image đều là Ubuntu 24.04 Noble.

Thành phần	Phiên bản	Ghi chú
OpenStack	2025.1 (Epoxy)	kolla-ansible chính thức
OVN	bundled với Neutron	`neutron_plugin_agent: ovn` trong globals.yml
Kolla images	`2025.1-ubuntu-noble`	`quay.io/openstack.kolla/<service>:2025.1-ubuntu-noble`
Ubuntu host	24.04 LTS Noble	Kolla Epoxy yêu cầu tối thiểu Noble
Ceph	Squid 19.x	`quay.io/ceph/ceph:v19` — deploy bằng `cephadm`
Python	3.12	Mặc định Ubuntu 24.04, trên ctrl01
Ansible	10.x (ansible-core 2.17)	Theo kolla-ansible requirements
Docker	29.x	`docker-ce` từ Docker official repo

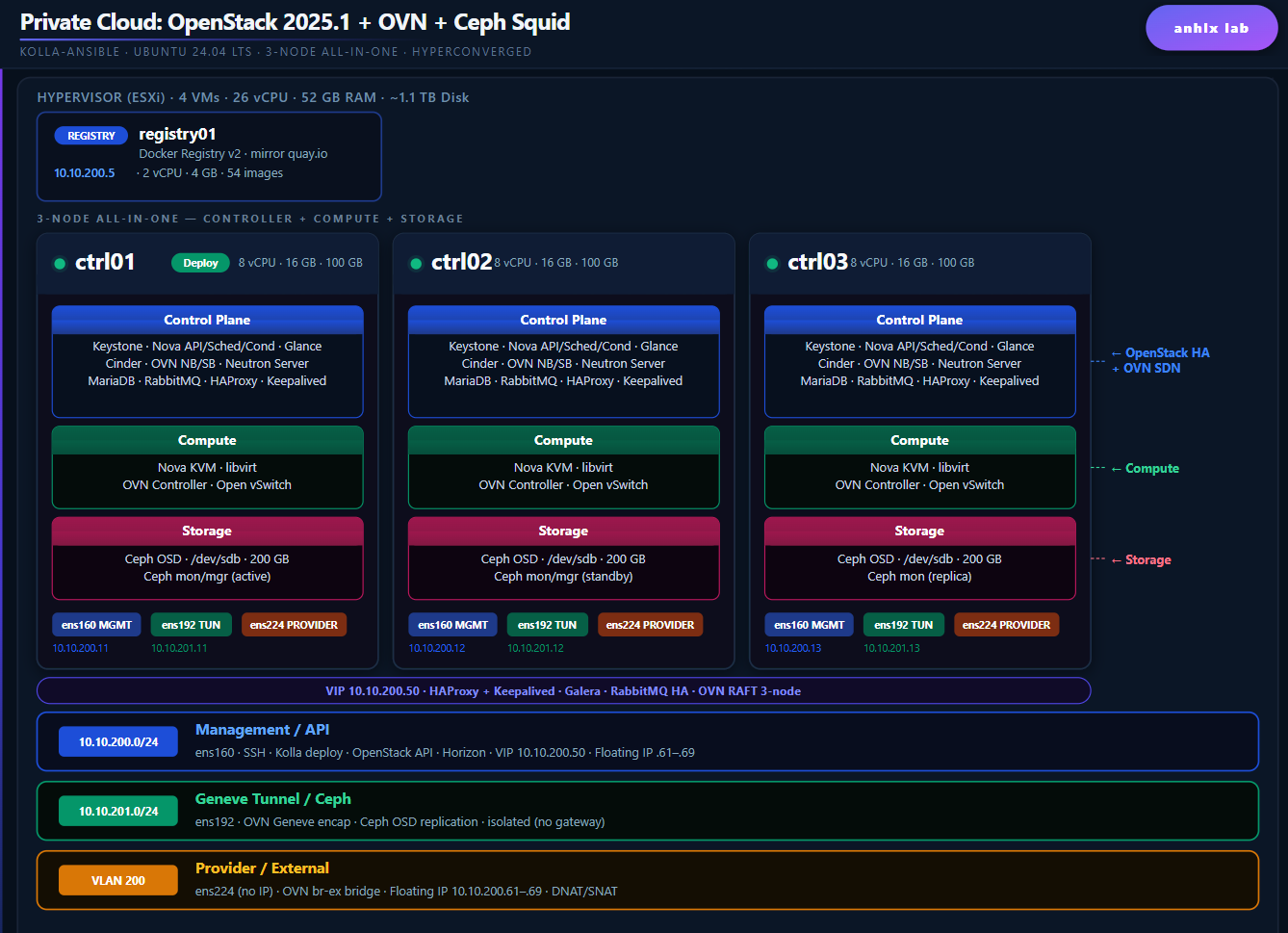

1.2 Topology 4 nodes

┌──────────────────────────────────────────────────────────────────┐
│                  Hypervisor (ESXi)  —  ~60 GB RAM                │
│                                                                  │
│  ┌──────────────┐  REGISTRY                                      │
│  │ registry01   │  Docker Registry v2 (mirror quay.io)           │
│  │ 2vCPU, 4 GB  │  10.10.200.5                                   │
│  └──────────────┘                                                │
│                                                                  │
│  ─────── 3 NODE ALL-IN-ONE (Controller + Compute + Storage) ───  │
│                                                                  │
│  ┌─────────────┐  ┌─────────────┐  ┌─────────────┐               │
│  │  ctrl01     │  │   ctrl02    │  │   ctrl03    │               │
│  │  Deploy     │  │             │  │             │               │
│  ├─────────────┤  ├─────────────┤  ├─────────────┤               │
│  │ OS Control  │  │ OS Control  │  │ OS Control  │  ← OpenStack  │
│  │ OVN NB/SB   │  │ OVN NB/SB   │  │ OVN NB/SB   │    HA         │
│  │ Ceph mon/mgr│  │ Ceph mon/mgr│  │ Ceph mon    │  + OVN SDN    │
│  ├─────────────┤  ├─────────────┤  ├─────────────┤               │
│  │ Nova KVM    │  │ Nova KVM    │  │ Nova KVM    │  ← Compute    │
│  │ OVN Ctrl    │  │ OVN Ctrl    │  │ OVN Ctrl    │               │
│  ├─────────────┤  ├─────────────┤  ├─────────────┤               │
│  │ Ceph OSD    │  │ Ceph OSD    │  │ Ceph OSD    │  ← Storage    │
│  │ /dev/sdb    │  │ /dev/sdb    │  │ /dev/sdb    │               │
│  │ 8vCPU,16 GB │  │ 8vCPU,16 GB │  │ 8vCPU,16 GB │               │
│  └─────────────┘  └─────────────┘  └─────────────┘               │
│                                                                  │
│  ╔══════════════════════════════════════════════════════════╗    │
│  ║  Management / API:   10.10.200.0/24                      ║    │
│  ║  VIP OpenStack API:  10.10.200.50 (HAProxy + Keepalived) ║    │
│  ╚══════════════════════════════════════════════════════════╝    │
│  ╔══════════════════════════════════════════════════════════╗    │
│  ║  Geneve Tunnel / Ceph:  10.10.201.0/24                   ║    │
│  ║  OVN Geneve tunnel + Ceph OSD replication                ║    │
│  ╚══════════════════════════════════════════════════════════╝    │
│  ╔══════════════════════════════════════════════════════════╗    │
│  ║  Provider / External:  ens224 (no IP, VLAN 200)          ║    │
│  ║  OVN br-ex — floating IP pool 10.10.200.61–69            ║    │
│  ╚══════════════════════════════════════════════════════════╝    │
└──────────────────────────────────────────────────────────────────┘

Resource tổng:
  vCPU: 2 + 3×8 = 26 vCPU
  RAM:  4 + 3×16 = 52 GB
  Disk OS:  200 GB (registry01) + 3 × 100 GB = 500 GB
  Disk OSD: 3 × 200 GB = 600 GB (raw) → usable ~300 GB (replication size=2)

ctrl01–03 cần 3 NIC: ens160 (mgmt/API), ens192 (Geneve tunnel + Ceph), ens224 (provider/external — no IP, OVN tạo bridge br-ex trên interface này).

1.3 Phân bổ RAM 16 GB per node

Phần quan trọng nhất khi làm AIO là hiểu RAM đang đi đâu. OVN footprint nhỏ — toàn bộ SDN layer chỉ chiếm ~1 GB, phần lớn RAM dành cho OpenStack services và VM tenants:

Service group	Ước tính
OS + system daemons	~0.5 GB
OpenStack services (MariaDB, RabbitMQ, Memcached, HAProxy, Keystone, Glance, Cinder, Nova api/scheduler/conductor, Heat, Horizon, Barbican, Placement)	~4–5 GB

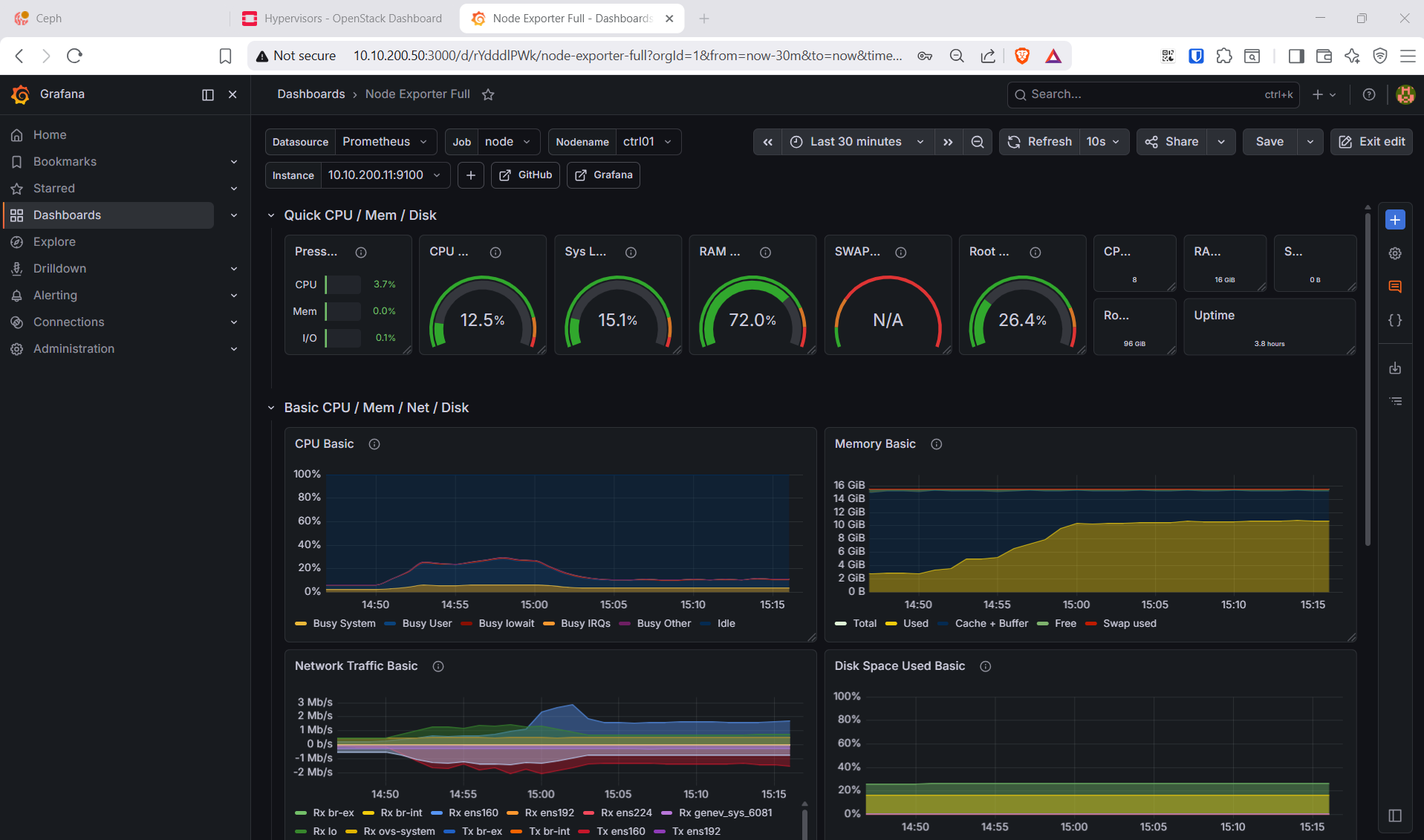

Prometheus + Grafana	~1 GB
OVN (ovn-northd, ovn-nb-db, ovn-sb-db, ovn-controller)	~0.5 GB
Neutron Server + Metadata Agent	~0.5 GB
Ceph OSD + mon/mgr	~1 GB
Nova compute + libvirt	~0.5 GB
Khả dụng cho VM tenant	~7–8 GB

Tổng ~21–24 GB khả dụng toàn cluster — đủ chạy nhiều VM nhỏ đến vừa để lab.

1.4 Trade-off AIO cần biết

Mình liệt kê rõ để dễ quyết định trước khi bắt tay lab:

Điểm	Ghi chú
HA control plane	3 node → Galera/RabbitMQ/Ceph mon quorum, mất 1 node vẫn OK
OVN NB/SB HA	RAFT cluster 3 node — mất 1 node vẫn hoạt động
Blast radius	Mất 1 node = mất 1/3 compute + 1/3 storage đồng thời
Noisy neighbor	Nova KVM và OVN Controller chia sẻ core với OpenStack API
Ceph OSD trên ctrl	OSD replication traffic dùng `ens192` riêng — không ảnh hưởng management
VM capacity	~21–24 GB khả dụng toàn cluster — lab OK, không dùng cho production nặng

1.5 Luồng traffic OVN

VM tenant
   │
   ▼
OVS (Open vSwitch) — local br-int trên ctrl node
   │  Geneve tunnel (ens192 — 10.10.201.x)
   ▼
OVN Controller (ovn-controller)  ← sync flows từ OVN SB DB
   │  OVSDB protocol
   ▼
OVN Southbound DB  ←→  OVN Northbound DB  ←→  Neutron Server
                              │
                         OVN Northd
                  (compile logical → physical flows)

Floating IP:
VM → OVS br-int → OVN DNAT/SNAT → OVS br-ex (ens224) → external network

OVN xử lý L2 (switching), L3 (routing), security groups và DNAT/SNAT cho floating IP — tất cả dưới dạng OpenFlow rules trên OVS, không cần Linux network namespace hay iptables chain như Neutron-OVS cũ.

2. Node Layout, Tài nguyên & IP Planning

2.1 Tài nguyên

Mình dùng template ubuntu-24.04.4 với disk thứ hai /dev/sdb riêng cho Ceph OSD. ctrl01–03 cần 3 NIC — ens224 không cần IP, OVN sẽ tạo bridge br-ex trên interface này.

#	Hostname	Role	vCPU	RAM	Disk OS	Disk Ceph	NIC
0	`registry01`	Local Docker Registry	2	4 GB	200 GB	—	1
1	`ctrl01`	Controller + Deploy + OVN + Ceph mon/mgr + Nova KVM + Ceph OSD	8	16 GB	100 GB	200 GB	3
2	`ctrl02`	Controller + OVN + Ceph mon/mgr + Nova KVM + Ceph OSD	8	16 GB	100 GB	200 GB	3
3	`ctrl03`	Controller + OVN + Ceph mon + Nova KVM + Ceph OSD	8	16 GB	100 GB	200 GB	3
—	TỔNG		26 vCPU	52 GB	500 GB	600 GB

2.2 IP planning

Mình dùng 3 NIC trên ctrl nodes: ens160 management/API, ens192 tunnel+Ceph, ens224 provider network (no IP).

Hostname	ens160 (MGMT 200.x)	ens192 (TUNNEL 201.x)	ens224 (PROVIDER)
registry01	10.10.200.5	—	—
ctrl01	10.10.200.11	10.10.201.11	no IP
ctrl02	10.10.200.12	10.10.201.12	no IP
ctrl03	10.10.200.13	10.10.201.13	no IP
VIP OpenStack API	10.10.200.50	—	—
Floating IP Pool	10.10.200.61–69	—	—
Gateway	10.10.200.1	—	—

Network	Subnet	Traffic
Management / API	10.10.200.0/24	SSH, Kolla deploy, OpenStack API, Horizon
Geneve Tunnel / Ceph	10.10.201.0/24	OVN Geneve tunnel, Ceph OSD replication
Provider / External	VLAN 200 via ens224	OVN br-ex — floating IP, external VM access
Tenant overlay	192.168.10.0/24	Tạo sau deploy qua Neutron API

3. Base OS (Tất cả nodes)

Mình cài Ubuntu 24.04 LTS minimal trên 4 VMs (chọn openssh-server ở phase select packages), sau đó thực hiện các bước sau trên từng node.

3.1 Set hostname + IP Config

hostnamectl set-hostname ctrl01   # thay: registry01 | ctrl01 | ctrl02 | ctrl03

network:
  version: 2
  ethernets:
    ens160:
      dhcp4: false
      dhcp6: false
      addresses:
        - "10.10.200.11/24"
      routes:
      - to: "default"
        via: "10.10.200.1"
      nameservers:
        addresses: [8.8.8.8]
    ens192:
      dhcp4: false
      dhcp6: false
      addresses:
        - "10.10.201.11/24"
    ens224:
      dhcp4: false
      dhcp6: false

sed -i 's|http://archive.ubuntu.com/ubuntu|http://mirror.bizflycloud.vn/ubuntu|g; s|http://security.ubuntu.com/ubuntu|http://mirror.bizflycloud.vn/ubuntu|g' /etc/apt/sources.list.d/ubuntu.sources

3.2 Swap OFF

OpenStack và Ceph đều yêu cầu tắt swap — mình tắt luôn và xóa khỏi fstab để không bị bật lại sau reboot:

swapoff -a
sed -i '/swap/d' /etc/fstab
free -h   # Swap: phải là 0B

3.3 NTP (Chrony)

apt install -y chrony
timedatectl set-timezone Asia/Ho_Chi_Minh
systemctl enable --now chrony
chronyc tracking

3.4 Kernel params

cat >> /etc/sysctl.conf <<'EOF'
net.ipv6.conf.all.disable_ipv6 = 1
net.ipv6.conf.default.disable_ipv6 = 1
net.ipv4.ip_forward = 1
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0
net.core.somaxconn = 1024
net.ipv4.tcp_max_syn_backlog = 2048
EOF
sysctl -p

3.5 Base packages

Mình cài Docker CE từ official repo thay vì để kolla-ansible tự bootstrap — cách này tránh conflict phiên bản và giữ daemon.json dưới kiểm soát:

apt update
apt install -y \
  python3 python3-pip python3-venv python3-dev \
  openssh-server openssh-client \
  net-tools curl wget git jq \
  vim htop tmux iotop \
  build-essential libssl-dev libffi-dev \
  qemu-guest-agent \
  ca-certificates gnupg

# Docker CE — official repo
install -m 0755 -d /etc/apt/keyrings
curl -fsSL https://download.docker.com/linux/ubuntu/gpg \
  | gpg --dearmor -o /etc/apt/keyrings/docker.gpg
chmod a+r /etc/apt/keyrings/docker.gpg

echo "deb [arch=$(dpkg --print-architecture) signed-by=/etc/apt/keyrings/docker.gpg] \
  https://download.docker.com/linux/ubuntu $(. /etc/os-release && echo "$VERSION_CODENAME") stable" \
  | tee /etc/apt/sources.list.d/docker.list > /dev/null

apt update
apt install -y docker-ce docker-ce-cli containerd.io docker-buildx-plugin docker-compose-plugin
systemctl enable --now docker

# OVS — OVN Controller cần ovsdb-server chạy trên host (chỉ ctrl nodes)
apt install -y openvswitch-switch
systemctl enable --now openvswitch-switch

3.6 /etc/hosts

cat >> /etc/hosts <<'EOF'
10.200.5    registry01
10.200.11   ctrl01
10.200.12   ctrl02
10.200.13   ctrl03
10.200.50   openstack-vip
EOF

3.7 Docker daemon — insecure local registry

cat > /etc/docker/daemon.json <<'EOF'
{
  "insecure-registries": ["10.10.200.5:5000"],
  "log-driver": "json-file",
  "log-opts": { "max-size": "10m", "max-file": "3" },
  "storage-driver": "overlay2"
}
EOF

systemctl restart docker
docker info | grep -A2 "Insecure Registries"

4. Local Docker Registry (registry01)

Mình pull images một lần duy nhất từ quay.io, lưu vào registry01:5000. 3 ctrl nodes pull từ đây — tránh rate-limit và kéo chậm lúc deploy. Tổng 54 images: 53 Kolla 2025.1 + 1 Ceph Squid.

4.1 Khởi chạy Registry v2

# Trên registry01 (10.10.200.5)
mkdir -p /opt/registry/data
cat > /opt/registry/docker-compose.yml <<'EOF'
services:
  registry:
    image: registry:2
    container_name: registry
    restart: always
    ports:
      - "5000:5000"
    volumes:
      - /opt/registry/data:/var/lib/registry
    environment:
      REGISTRY_STORAGE_DELETE_ENABLED: "true"
      REGISTRY_LOG_LEVEL: info
EOF

cd /opt/registry
docker compose up -d
docker compose ps

curl http://localhost:5000/v2/_catalog       # → {"repositories":[]}

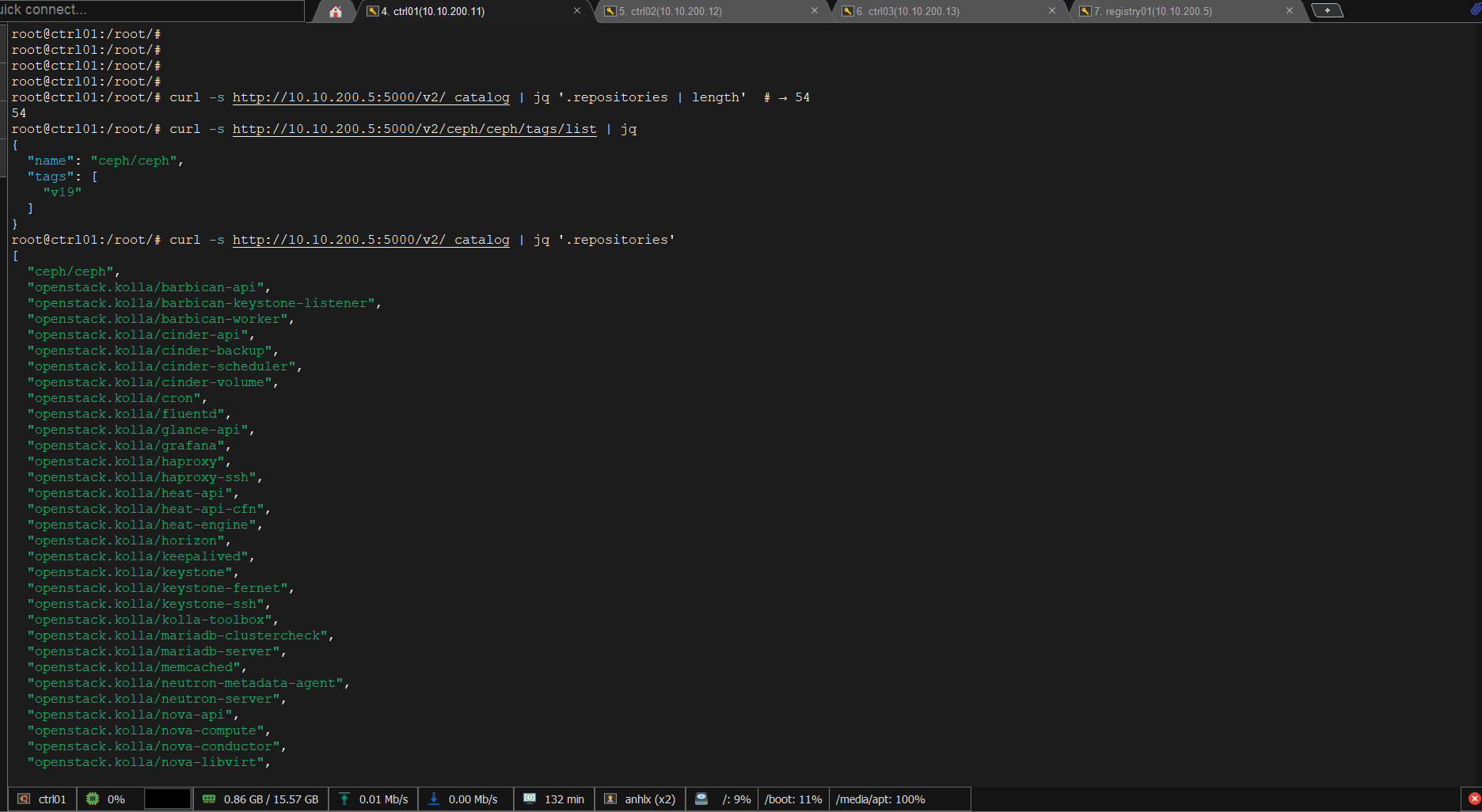

4.2 Pull & push images Kolla + Ceph

Mình chia script thành 2 phần: Ceph từ quay.io và Kolla images từ quay.io. Mỗi image pull → tag → push → rmi local để tiết kiệm disk trên registry01:

# Chạy trên registry01
set -e
LOCAL_REG="10.10.200.5:5000"

# ── PHẦN 1 — Ceph Squid v19 ───────────────────────────────────────────────
# cephadm dùng 1 image cho TẤT CẢ daemon types (mon, mgr, osd, crash, mds)
docker pull  quay.io/ceph/ceph:v19
docker tag   quay.io/ceph/ceph:v19 "${LOCAL_REG}/ceph/ceph:v19"
docker push  "${LOCAL_REG}/ceph/ceph:v19"
docker rmi   quay.io/ceph/ceph:v19 "${LOCAL_REG}/ceph/ceph:v19" || true

# ── PHẦN 2 — Kolla images  quay.io/openstack.kolla ───────────────────────
KOLLA_SRC="quay.io/openstack.kolla"
KOLLA_TAG="2025.1-ubuntu-noble"
KOLLA_NS="openstack.kolla"
kolla_push() {
  local img=$1
  local max=3 n=0
  until docker pull "${KOLLA_SRC}/${img}:${KOLLA_TAG}"; do
    n=$((n+1)); [ $n -ge $max ] && { echo "FAIL: $img after $max tries"; return 1; }
    echo "Retry $n/$max for $img ..."; sleep 5
  done
  docker tag   "${KOLLA_SRC}/${img}:${KOLLA_TAG}" "${LOCAL_REG}/${KOLLA_NS}/${img}:${KOLLA_TAG}"
  docker push  "${LOCAL_REG}/${KOLLA_NS}/${img}:${KOLLA_TAG}"
  docker rmi   "${KOLLA_SRC}/${img}:${KOLLA_TAG}" "${LOCAL_REG}/${KOLLA_NS}/${img}:${KOLLA_TAG}" || true
}

# Infra
for img in kolla-toolbox cron fluentd; do kolla_push "$img"; done
# DB / MQ / Cache
for img in mariadb-server mariadb-clustercheck rabbitmq memcached proxysql valkey-server valkey-sentinel; do kolla_push "$img"; done
# HA / LB
for img in haproxy haproxy-ssh keepalived; do kolla_push "$img"; done
# Keystone
for img in keystone keystone-fernet keystone-ssh; do kolla_push "$img"; done
# Placement
kolla_push placement-api
# Nova
for img in nova-api nova-scheduler nova-conductor nova-compute nova-libvirt nova-novncproxy nova-ssh; do kolla_push "$img"; done
# Glance
kolla_push glance-api
# Cinder
for img in cinder-api cinder-volume cinder-scheduler cinder-backup; do kolla_push "$img"; done
# Neutron
for img in neutron-server neutron-metadata-agent; do kolla_push "$img"; done
# OVN — 5 images riêng biệt: controller, northd, nb-db-server, sb-db-server, sb-db-relay
for img in ovn-controller ovn-northd ovn-nb-db-server ovn-sb-db-server ovn-sb-db-relay; do kolla_push "$img"; done
# Heat
for img in heat-api heat-api-cfn heat-engine; do kolla_push "$img"; done
# Horizon
kolla_push horizon
# Barbican
for img in barbican-api barbican-keystone-listener barbican-worker; do kolla_push "$img"; done
# Prometheus + Grafana
for img in prometheus-server prometheus-node-exporter prometheus-mysqld-exporter \
           prometheus-memcached-exporter prometheus-cadvisor prometheus-alertmanager \
           prometheus-openstack-exporter prometheus-blackbox-exporter \
           prometheus-libvirt-exporter grafana; do
  kolla_push "$img"
done

TOTAL=$(curl -s "http://${LOCAL_REG}/v2/_catalog" | python3 -c 'import sys,json;print(len(json.load(sys.stdin)["repositories"]))')
echo "Done. Total repos: ${TOTAL}  (expect 54)"

4.3 Verify từ node khác

# Trên ctrl01
ping -c2 registry01
curl -s http://10.10.200.5:5000/v2/_catalog | jq '.repositories | length'  # → 54
docker pull 10.10.200.5:5000/openstack.kolla/keystone:2025.1-ubuntu-noble

5. Ceph Hyperconverged (cephadm) — trên ctrl01-03

Mình đặt OSD trực tiếp trên ctrl node để tận dụng /dev/sdb 100 GB mỗi node. Thiết kế Ceph cho lab này:

3 monitors + 2 managers trên ctrl01-03 → quorum HA
3 OSD (1 OSD / ctrl node) trên /dev/sdb 200 GB → hyperconverged
Replication size=2, min_size=1 → usable ≈ 300 GB (600 GB raw / 2)

5.1 Bootstrap từ ctrl01

Mình bootstrap Ceph từ ctrl01 — node này sẽ là mon/mgr chính.

# Trên ctrl01 (10.10.200.11)
apt install -y cephadm ceph-common

cephadm --image 10.10.200.5:5000/ceph/ceph:v19 bootstrap \
  --mon-ip 10.10.201.11 \
  --cluster-network 10.10.201.0/24 \
  --initial-dashboard-user admin \
  --initial-dashboard-password 'admin' \
  --skip-monitoring-stack \
  --allow-mismatched-release

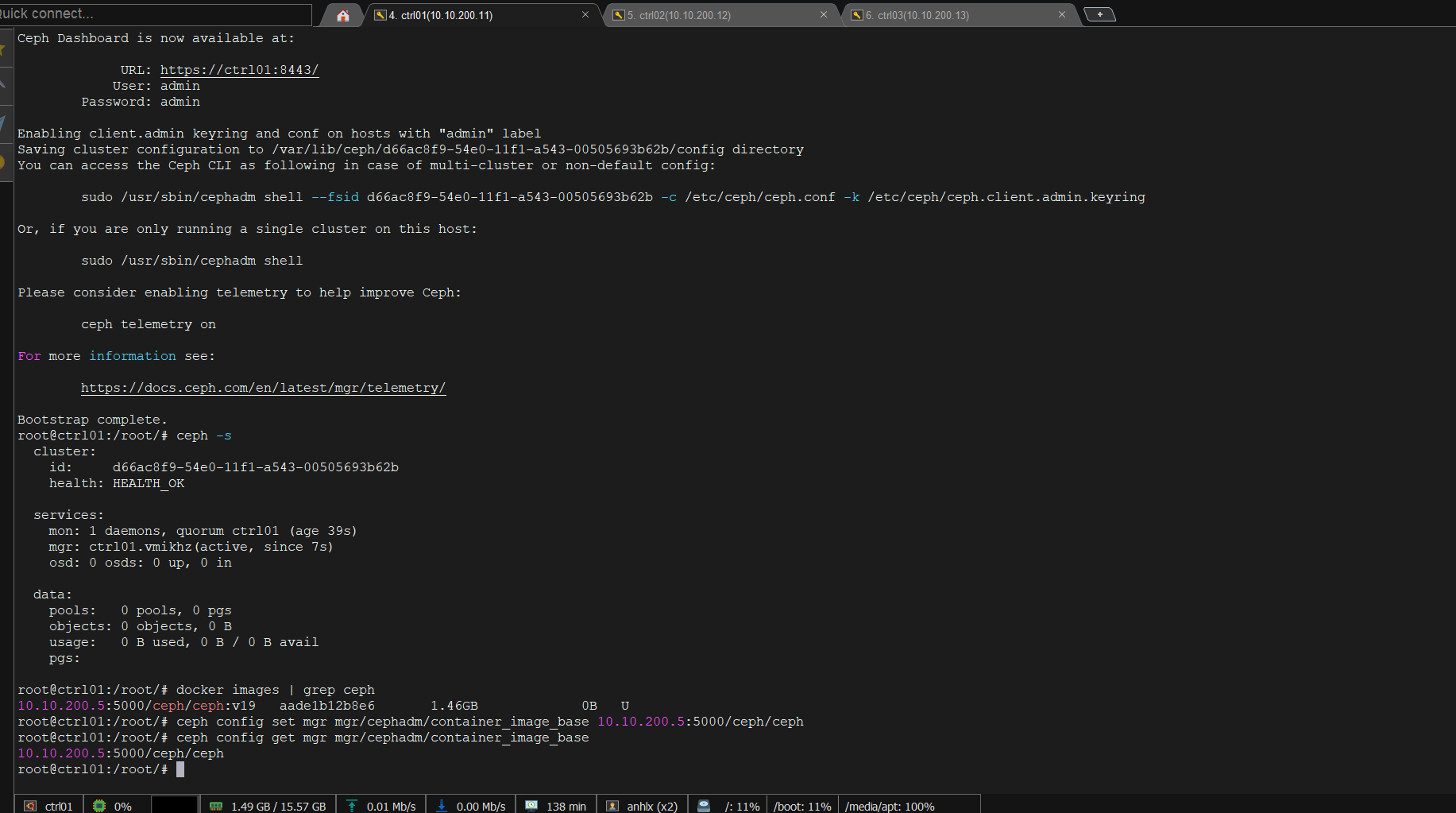

ceph -s      # 1 mon up (ctrl01), 0 OSD, HEALTH_WARN — bình thường

# Verify bootstrap dùng image local
docker images | grep ceph

# Set lại container_image_base TRƯỚC khi add host
ceph config set mgr mgr/cephadm/container_image_base 10.10.200.5:5000/ceph/ceph
ceph config get mgr mgr/cephadm/container_image_base
# → 10.10.200.5:5000/ceph/ceph  ← phải là local registry

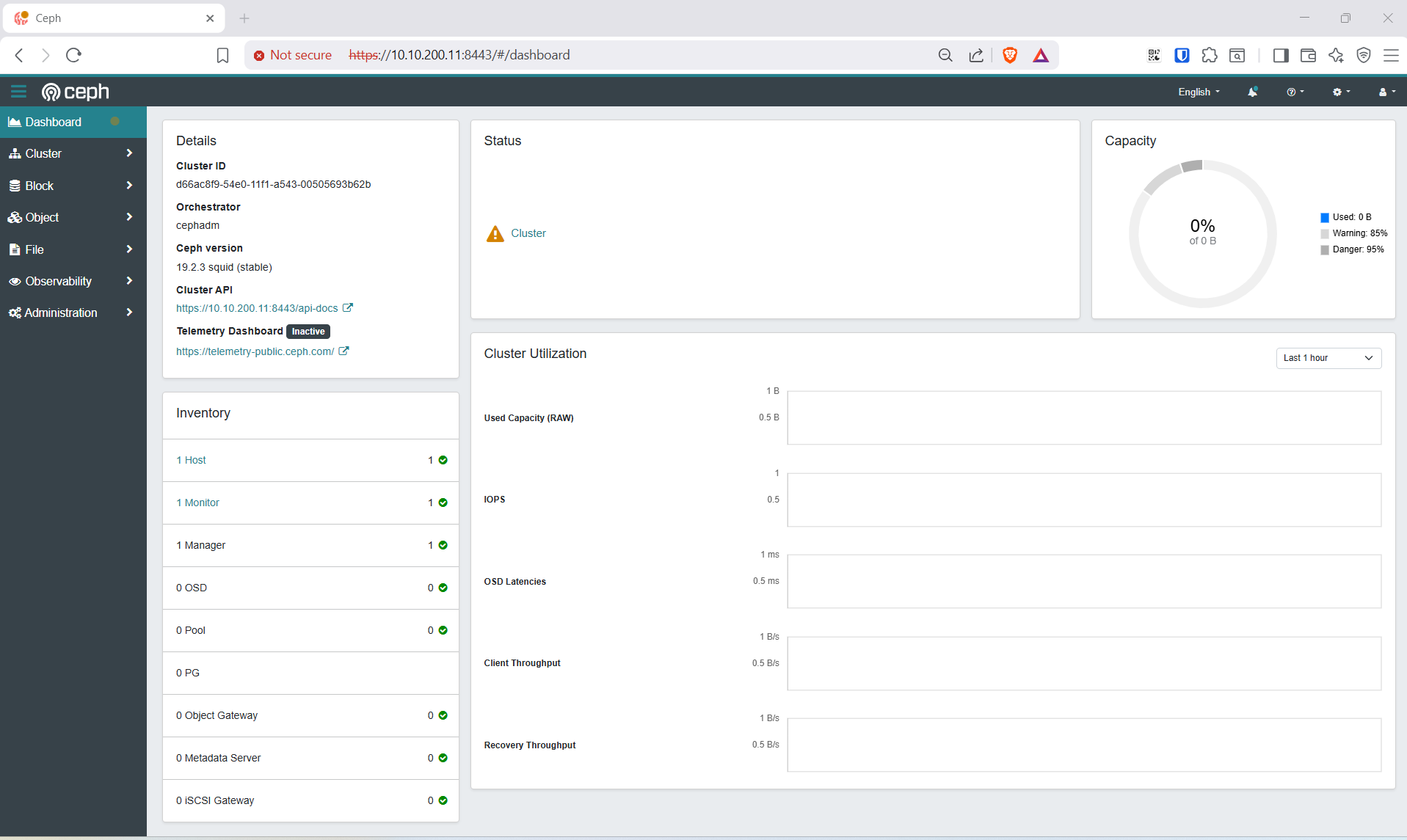

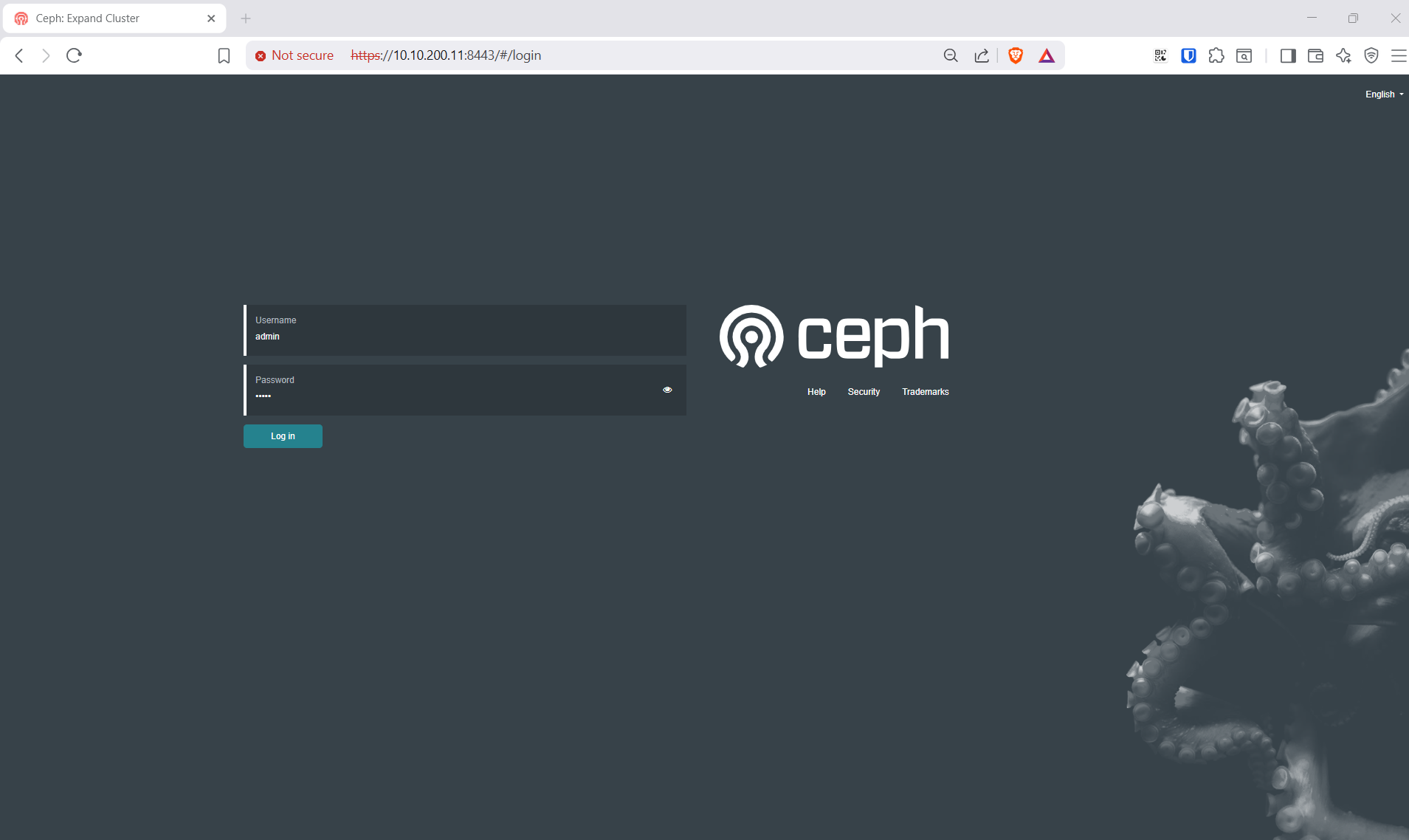

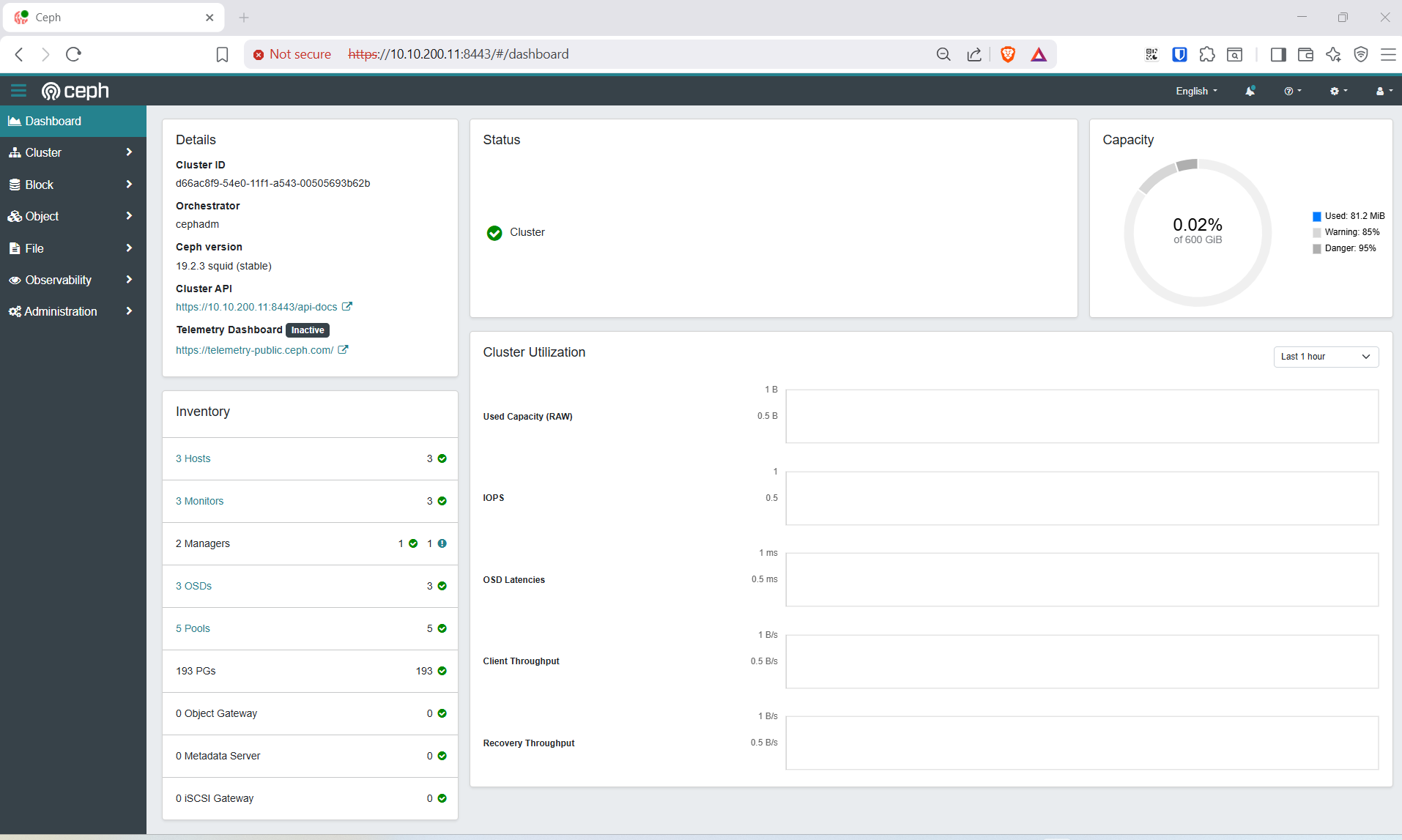

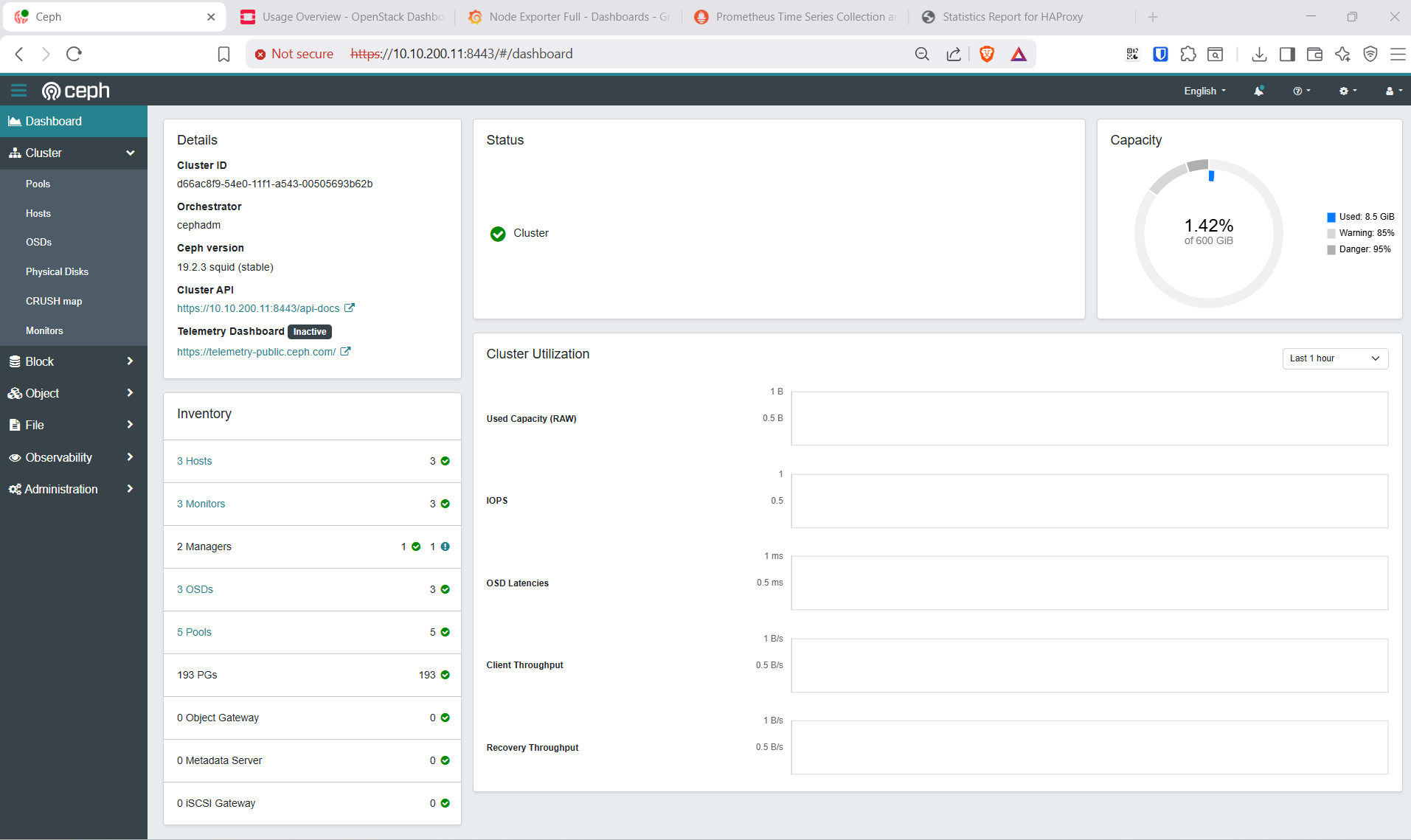

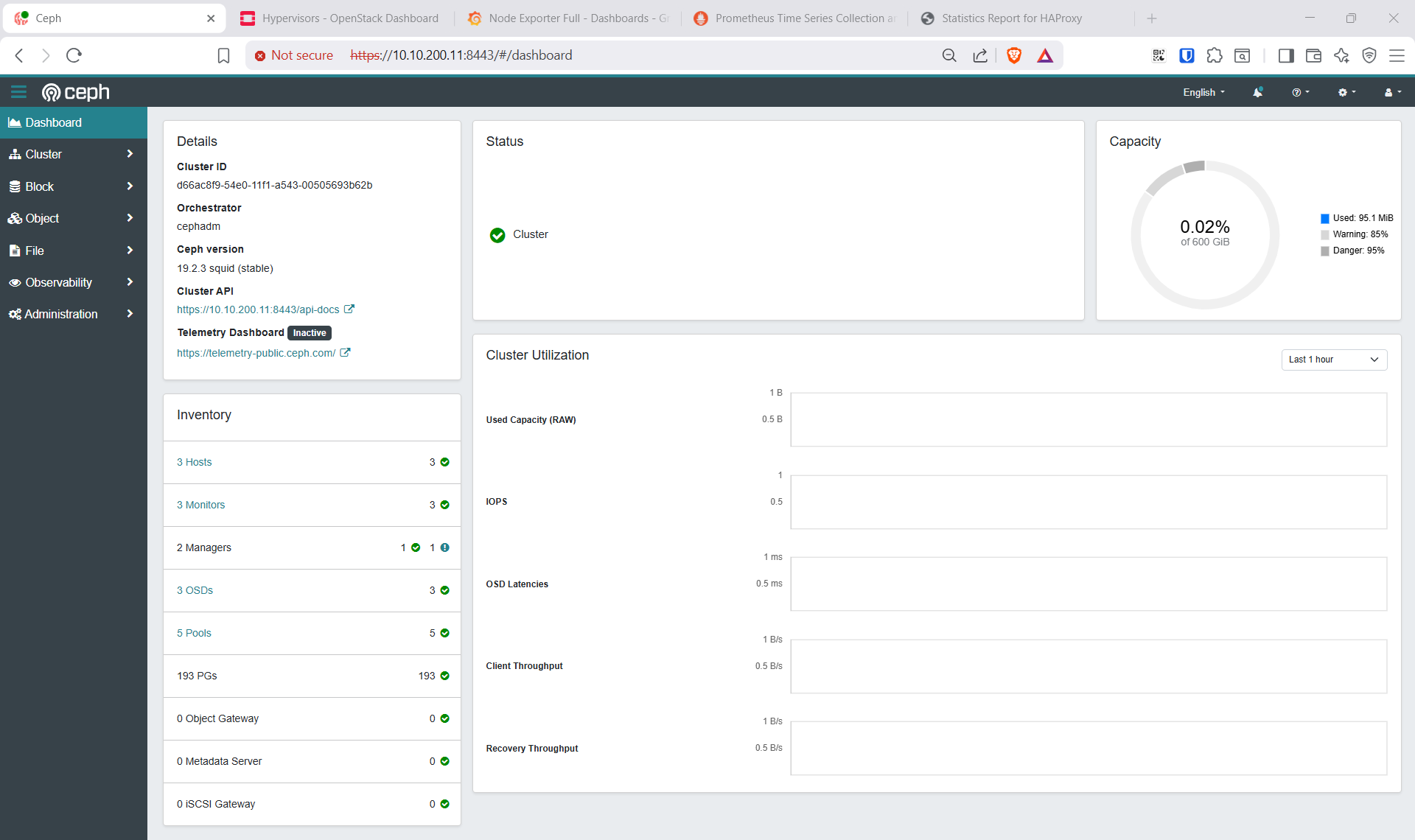

# Dashboard bind 0.0.0.0 → truy cập https://10.10.200.11:8443  (admin/admin)
echo -n 'admin' | ceph dashboard ac-user-set-password admin --force-password -i -

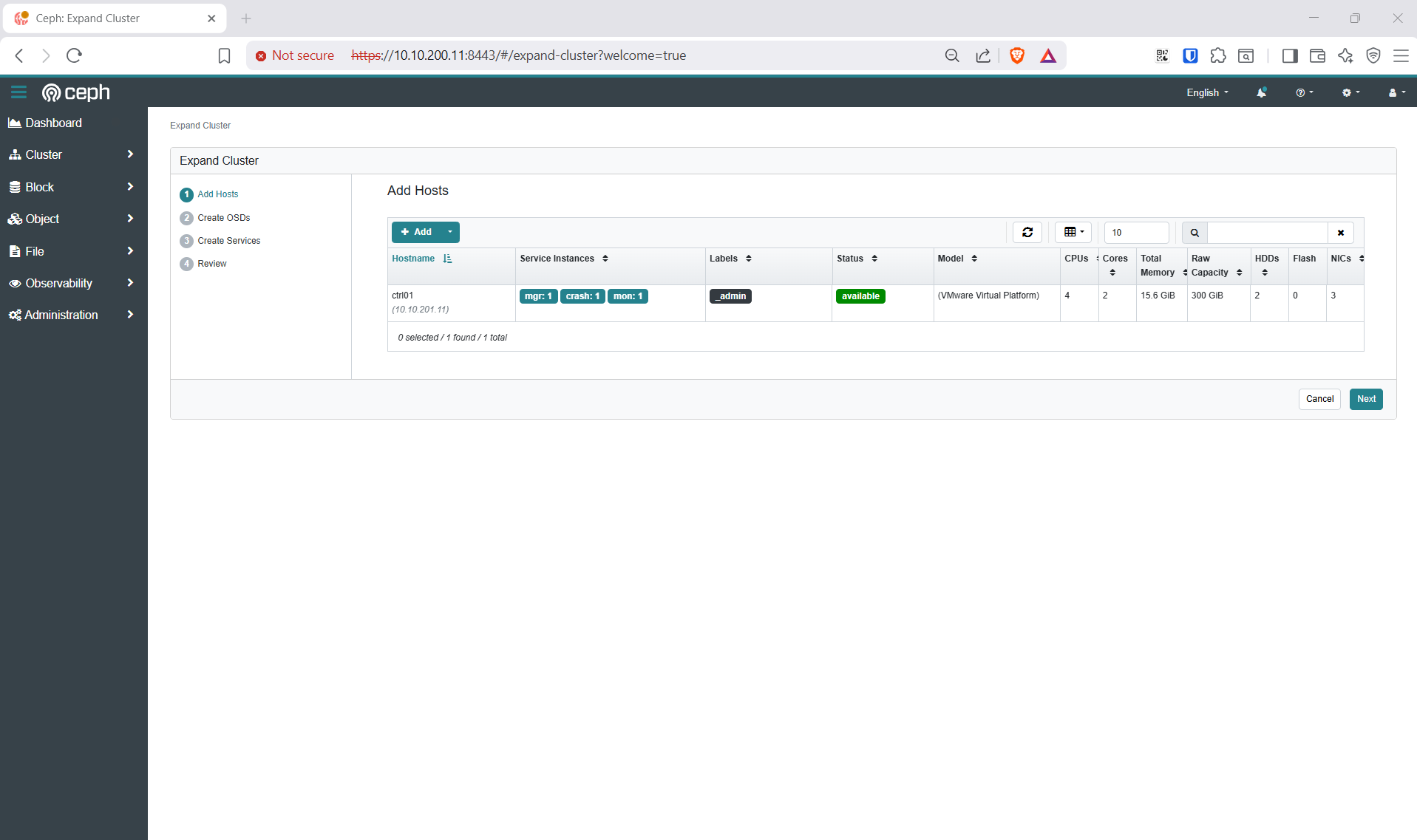

5.2 Add host & deploy OSD

Mình pause orchestrator trước khi add host để ngăn cephadm auto-deploy mon lên compute node:

# Chia ssh-pubkey cephadm tới ctrl02, ctrl03
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ctrl02
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ctrl03

# Pause orchestrator
ceph orch pause

# ctrl01 đã tự đăng ký sau bootstrap — thêm labels
ceph orch host label add ctrl01 mon
ceph orch host label add ctrl01 mgr
ceph orch host label add ctrl01 osd

# Add ctrl02, ctrl03 với IP tunnel network
ceph orch host add ctrl02 10.10.201.12 --labels mon,mgr,osd
ceph orch host add ctrl03 10.10.201.13 --labels mon,osd

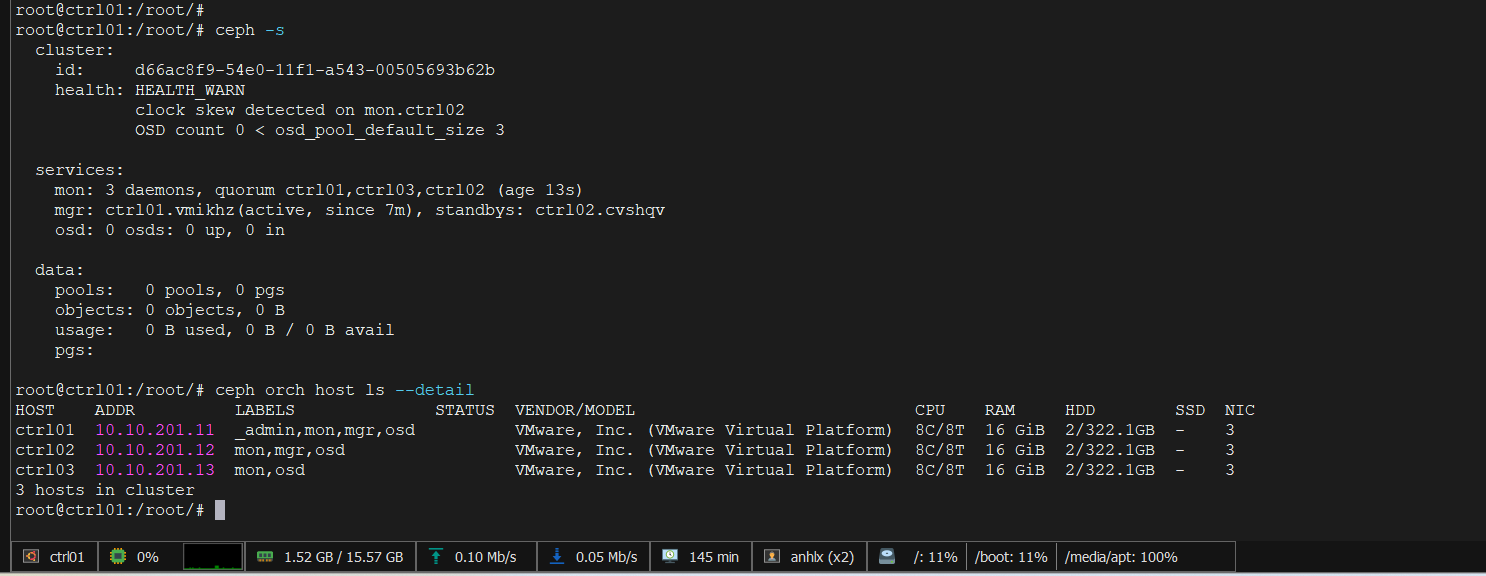

ceph orch host ls --detail   # 3 hosts: ctrl01, ctrl02, ctrl03

# Lock placement — mon chỉ trên ctrl nodes, mgr trên 2 node đầu
ceph orch apply mon --placement="ctrl01,ctrl02,ctrl03"
ceph orch apply mgr --placement="ctrl01,ctrl02"

# Resume — cephadm bắt đầu deploy theo spec đã lock
ceph orch resume

watch -n3 ceph -s   # Chờ "mon: 3 daemons, quorum ctrl01,ctrl02,ctrl03"

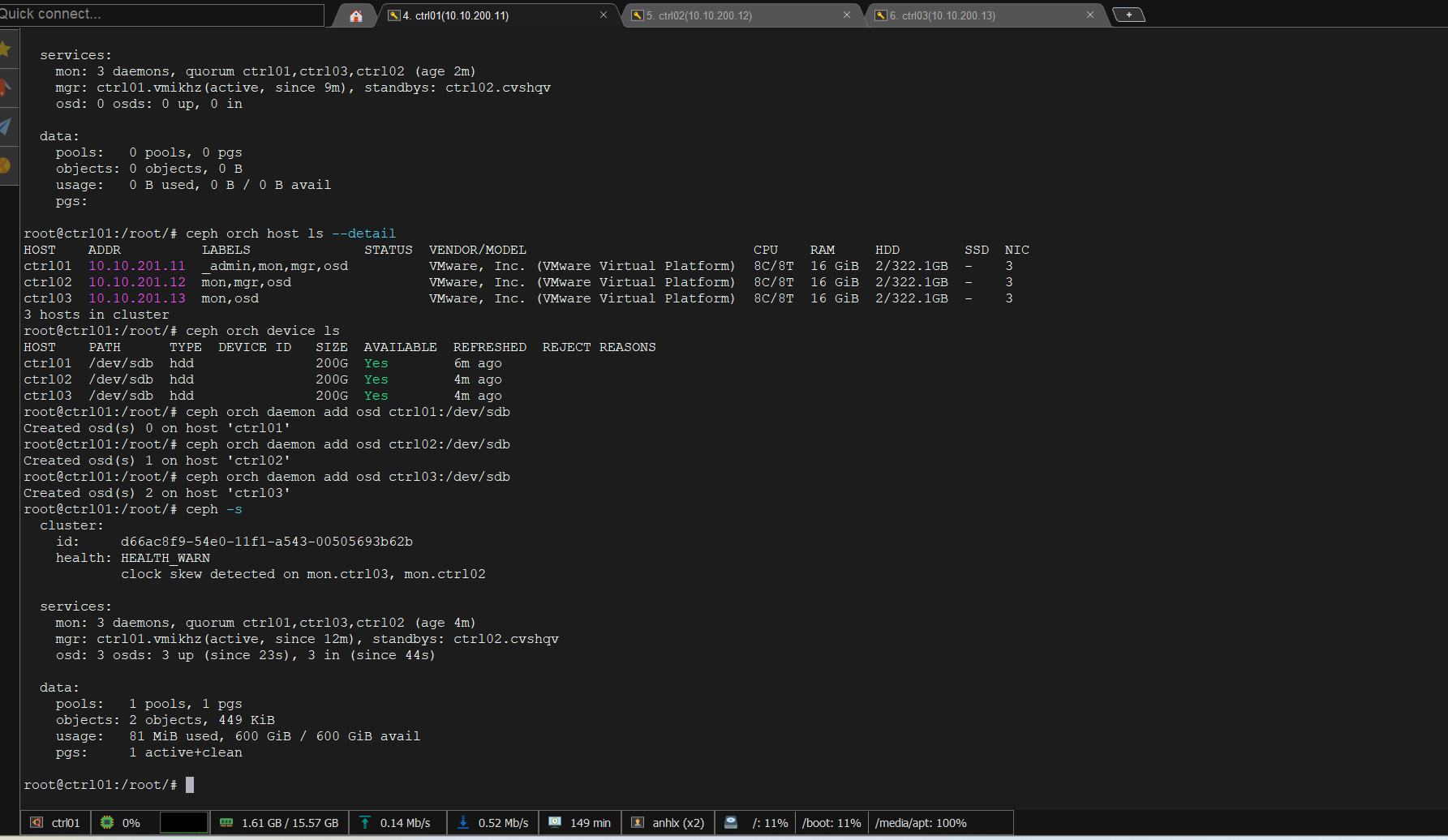

# Xem disk có sẵn
ceph orch device ls

# Deploy 3 OSD trên /dev/sdb
ceph orch daemon add osd ctrl01:/dev/sdb
ceph orch daemon add osd ctrl02:/dev/sdb
ceph orch daemon add osd ctrl03:/dev/sdb

watch -n5 ceph -s    # Chờ "3 osds: 3 up, 3 in"

# Verify toàn bộ cluster
ceph -s
ceph health detail

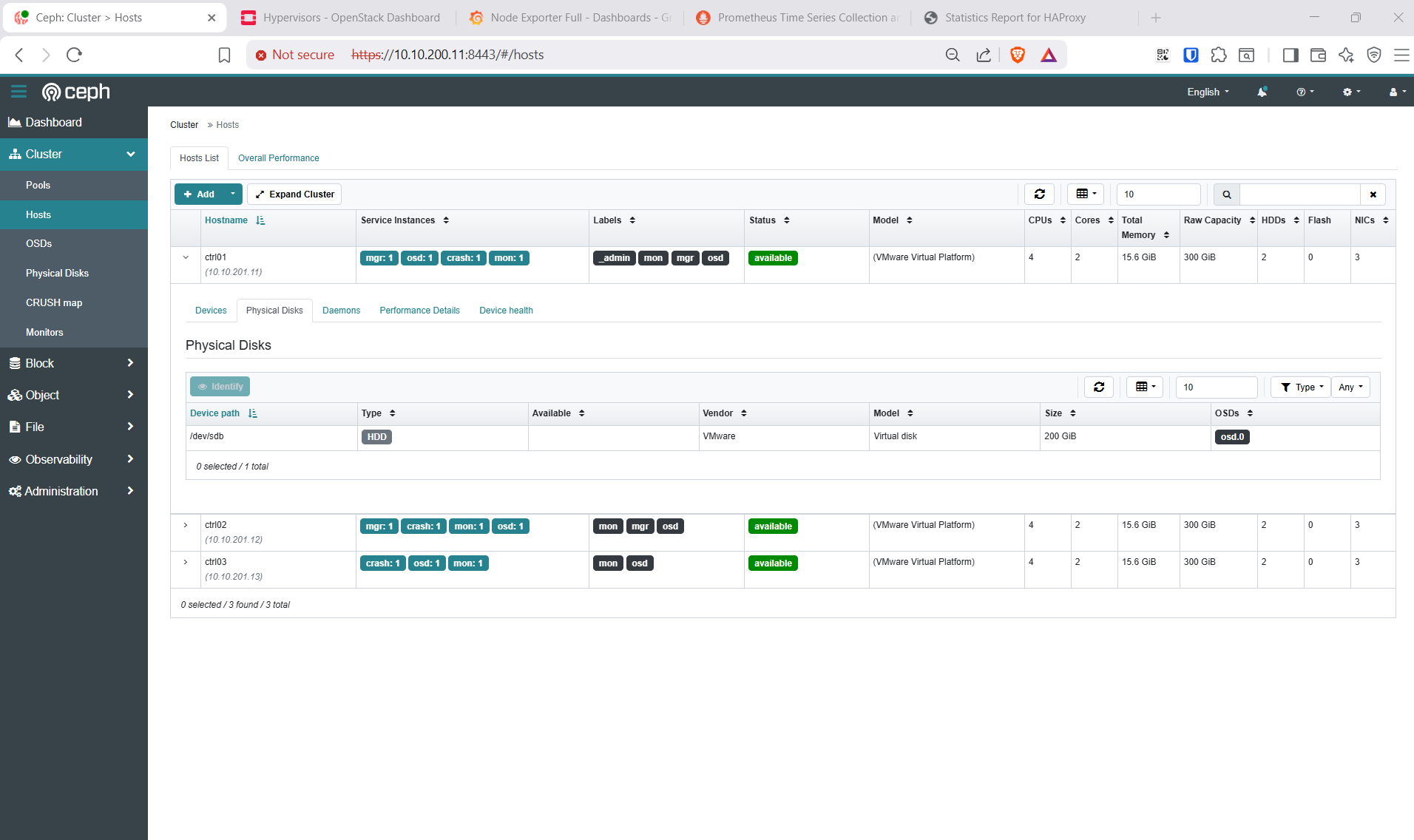

ceph orch host ls --detail
ceph orch ps
ceph config get mgr mgr/cephadm/container_image_base  # phải là local registry

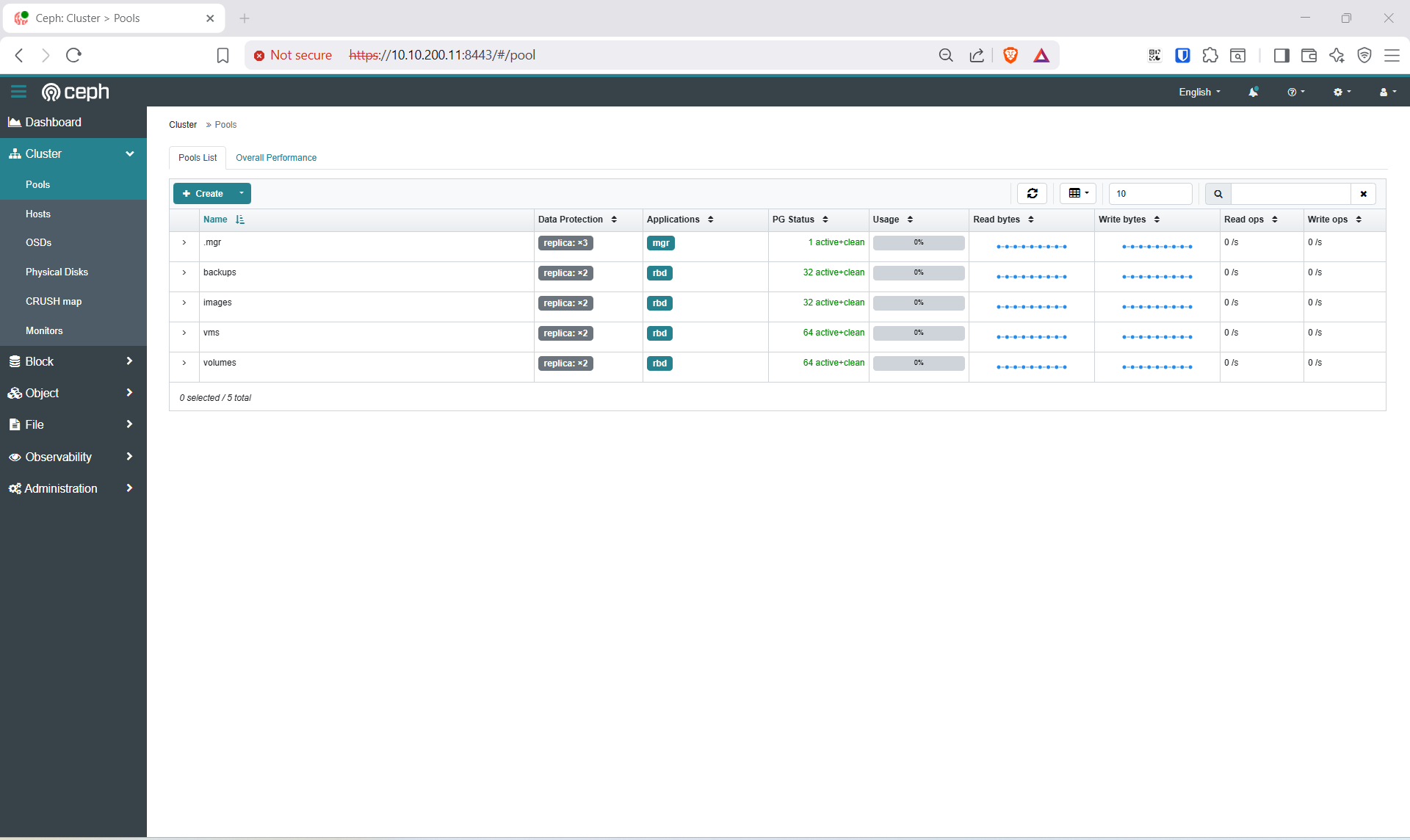

5.3 Tạo pools & keyrings cho OpenStack

Mình tạo 4 pool với replication factor 2 (phù hợp 3 OSD nhỏ) và 4 keyring tương ứng cho từng service OpenStack:

ceph config set global osd_pool_default_size     2
ceph config set global osd_pool_default_min_size 1

ceph osd pool create volumes 64    # Cinder
ceph osd pool create images  32    # Glance
ceph osd pool create vms     64    # Nova ephemeral
ceph osd pool create backups 32    # Cinder backups

for p in volumes images vms backups; do rbd pool init "$p"; done

ceph auth get-or-create client.glance \
  mon 'allow r' \
  osd 'allow class-read object_prefix rbd_children, allow rwx pool=images' \
  > /etc/ceph/ceph.client.glance.keyring

ceph auth get-or-create client.cinder \
  mon 'profile rbd' \
  osd 'profile rbd pool=volumes, profile rbd pool=vms, profile rbd-read-only pool=images' \
  > /etc/ceph/ceph.client.cinder.keyring

ceph auth get-or-create client.nova \
  mon 'profile rbd' \
  osd 'profile rbd pool=vms, profile rbd-read-only pool=images' \
  > /etc/ceph/ceph.client.nova.keyring

ceph auth get-or-create client.cinder-backup \
  mon 'profile rbd' \
  osd 'profile rbd pool=backups' \
  > /etc/ceph/ceph.client.cinder-backup.keyring

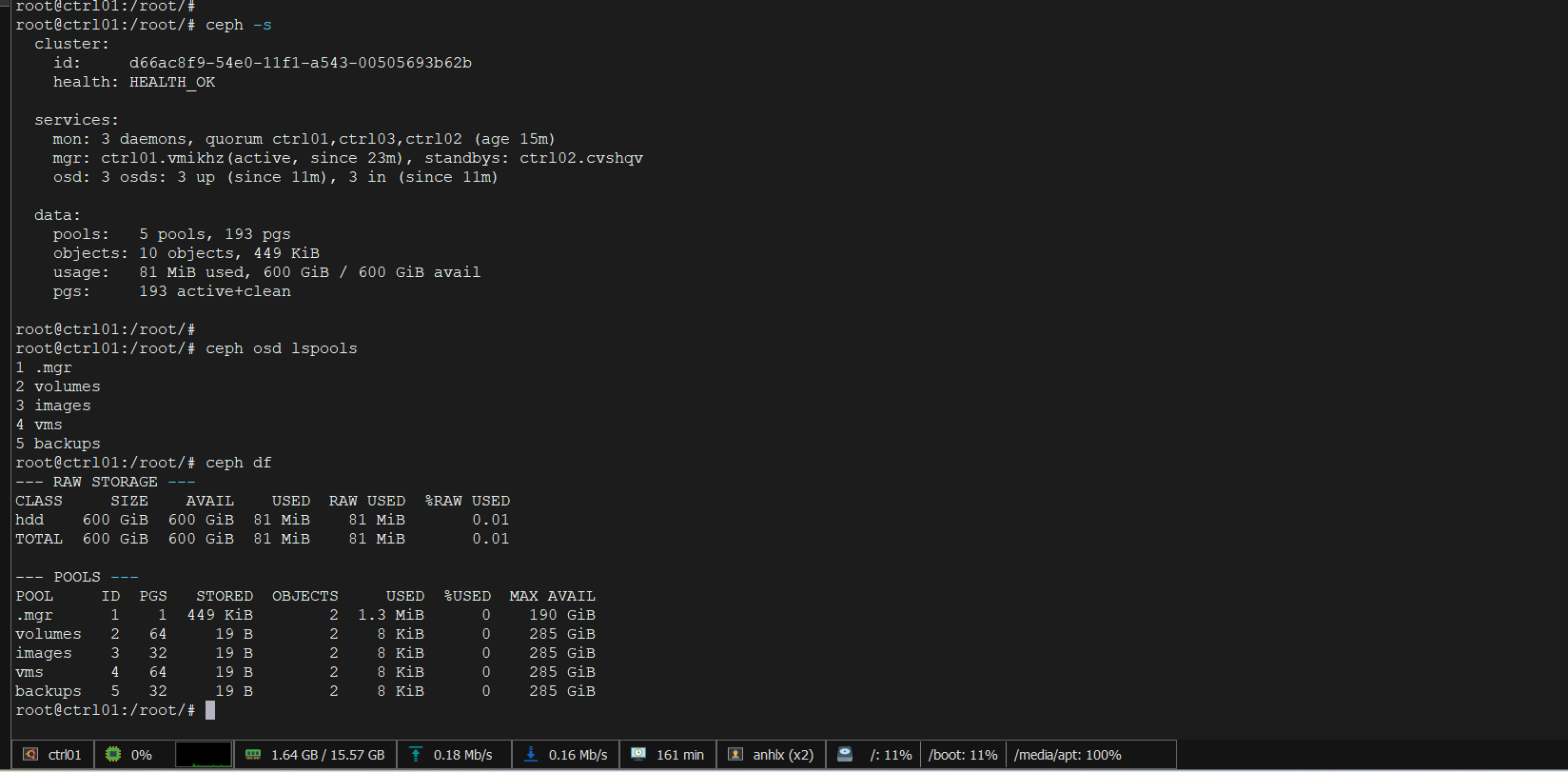

ceph -s             # HEALTH_OK · 3 osds: 3 up, 3 in
ceph osd lspools
ceph df

6. Setup kolla-ansible trên ctrl01

Mình dùng kolla-ansible từ PyPI. Python venv riêng tránh conflict với system Python:

# Trên ctrl01 — kiêm Deploy node
apt update && apt install -y python3-venv python3-pip git sshpass

# SSH key từ ctrl01 tới các node còn lại
ssh-keygen -t ed25519 -N "" -f ~/.ssh/id_ed25519 -q || true
for node in ctrl01 ctrl02 ctrl03 registry01; do
  ssh-copy-id -o StrictHostKeyChecking=no anhlx@$node
done

# Venv riêng cho deploy
python3 -m venv /opt/kolla-venv
source /opt/kolla-venv/bin/activate
pip install --upgrade pip setuptools wheel

# kolla-ansible 2025.1 (version 20.x)
pip install 'kolla-ansible>=20.0.0,<21.0.0'

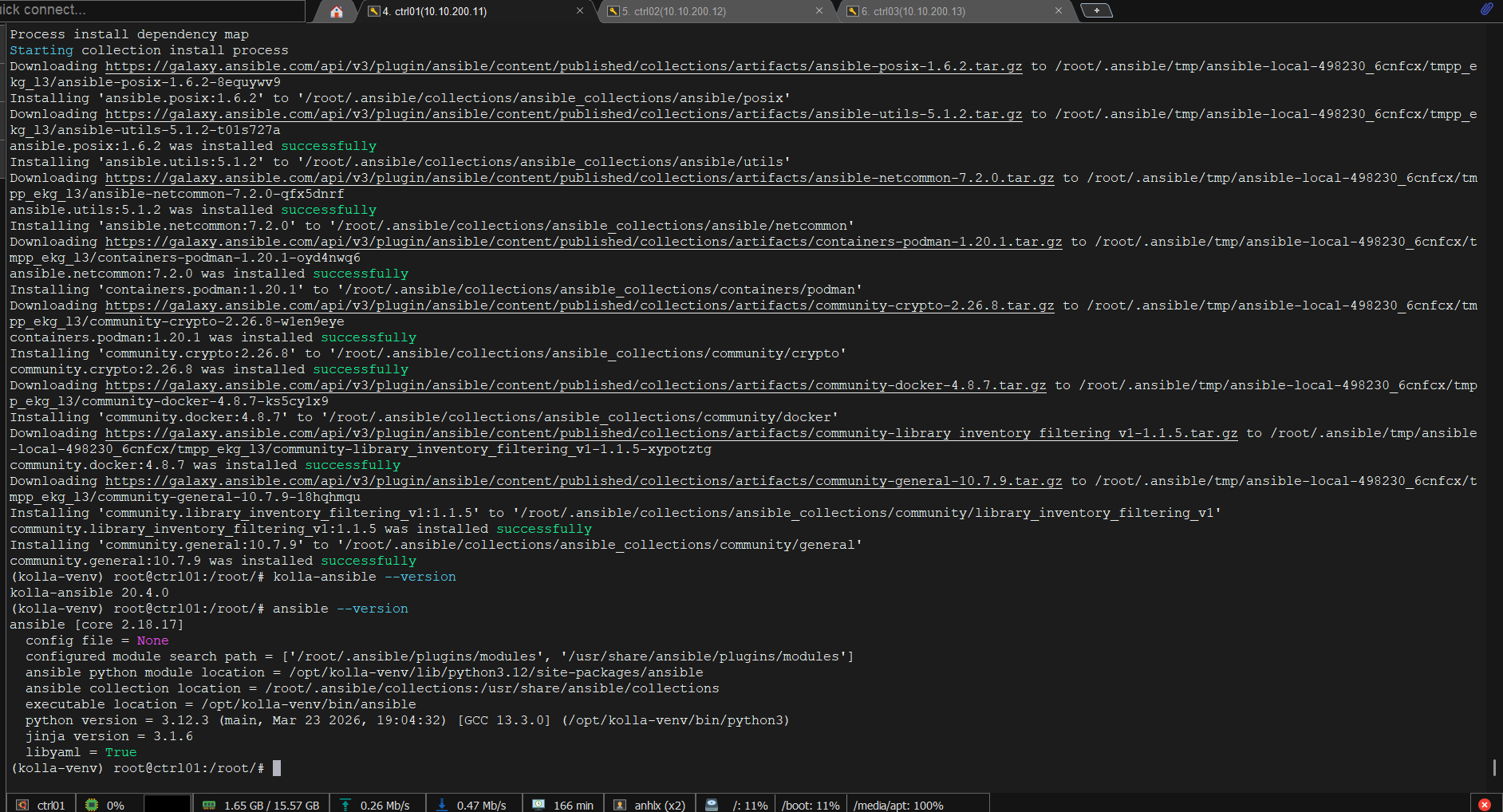

kolla-ansible install-deps

kolla-ansible --version    # kolla-ansible 20.x.x
ansible --version          # core 2.17.x (≥ 2.16 là OK)

7. globals.yml & inventory multinode

Thực hiện trên ctrl01.

mkdir -p /etc/kolla

cat > /etc/kolla/globals.yml << 'EOF'
---
# Docker Registry
docker_registry: "10.10.200.5:5000"
docker_registry_insecure: "yes"
docker_namespace: "openstack.kolla"

# Base
kolla_base_distro: "ubuntu"
openstack_release: "2025.1"
openstack_tag: "2025.1-ubuntu-noble"

# Network interfaces
network_interface: "ens160"              # Management / API (VLAN 200)
tunnel_interface:  "ens192"              # OVN Geneve + Ceph (VLAN 201)
neutron_external_interface: "ens224"     # Provider network (no IP, OVN br-ex)

# VIP & HA
kolla_internal_vip_address: "10.10.200.50"
kolla_external_vip_address: "10.10.200.50"
enable_haproxy:    "yes"
enable_keepalived: "yes"

# Neutron + OVN
enable_neutron:                   "yes"
neutron_plugin_agent:             "ovn"
enable_neutron_provider_networks: "yes"
neutron_ovn_distributed_fip:      "yes"

# External Ceph (cephadm — deploy riêng ở bước 5)
enable_ceph:            "no"
glance_backend_ceph:    "yes"
cinder_backend_ceph:    "yes"
nova_backend_ceph:      "yes"
cinder_backup_driver:   "ceph"
ceph_glance_user:        "glance"
ceph_cinder_user:        "cinder"
ceph_nova_user:          "nova"
ceph_cinder_backup_user: "cinder-backup"

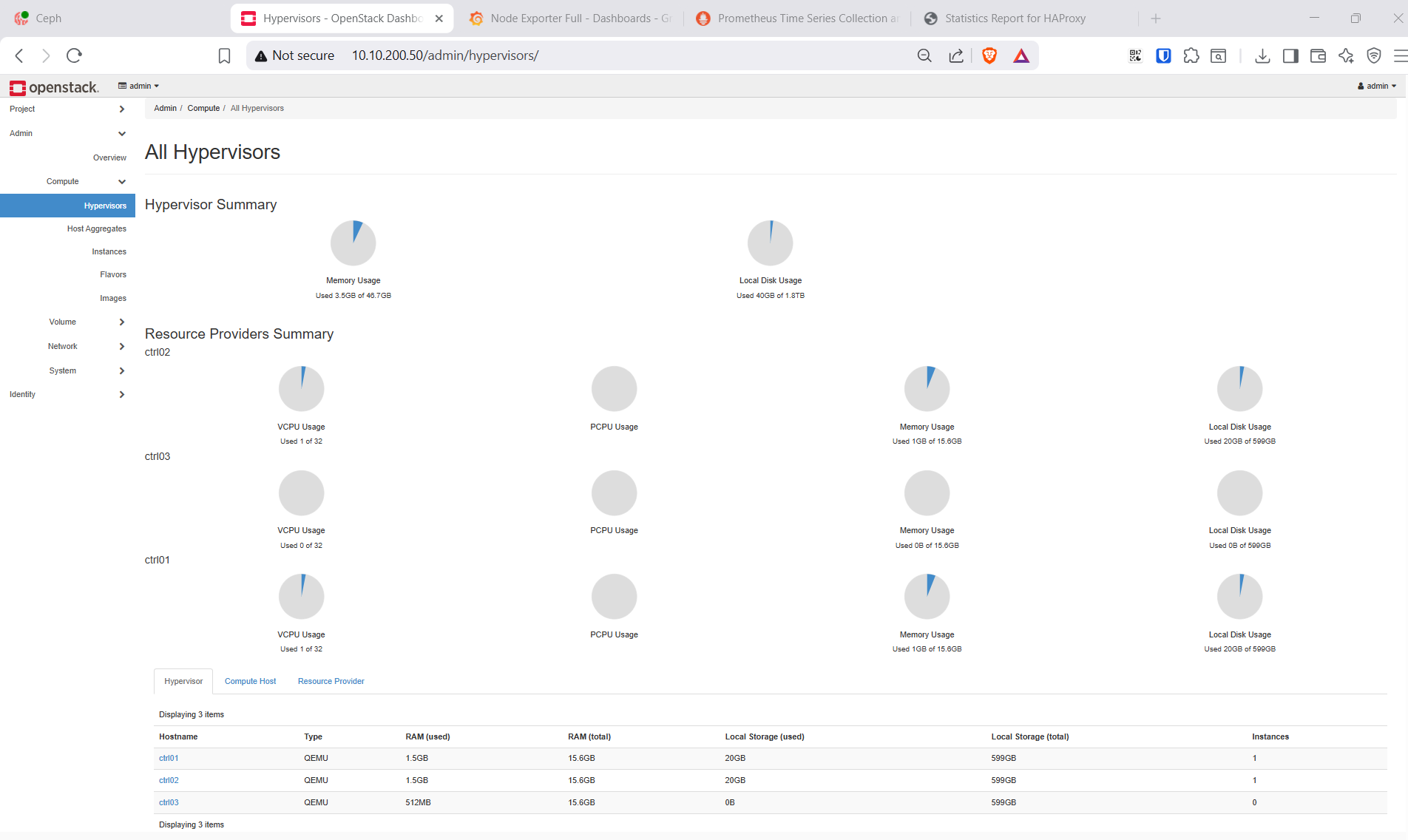

# Compute — AIO: Nova chạy cùng node với controller
nova_compute_virt_type:       "kvm"
nova_reserved_host_memory_mb: "512"

# Services
enable_cinder:         "yes"
enable_cinder_backup:  "yes"
cinder_cluster_name:   "cinder-cluster"
enable_heat:           "yes"
enable_horizon:        "yes"
enable_barbican:       "yes"
enable_chrony:         "no"
enable_octavia:        "no"
enable_designate:      "no"

# Coordination backend (bắt buộc khi dùng Cinder Ceph backend)
enable_valkey: "yes"

# Monitoring

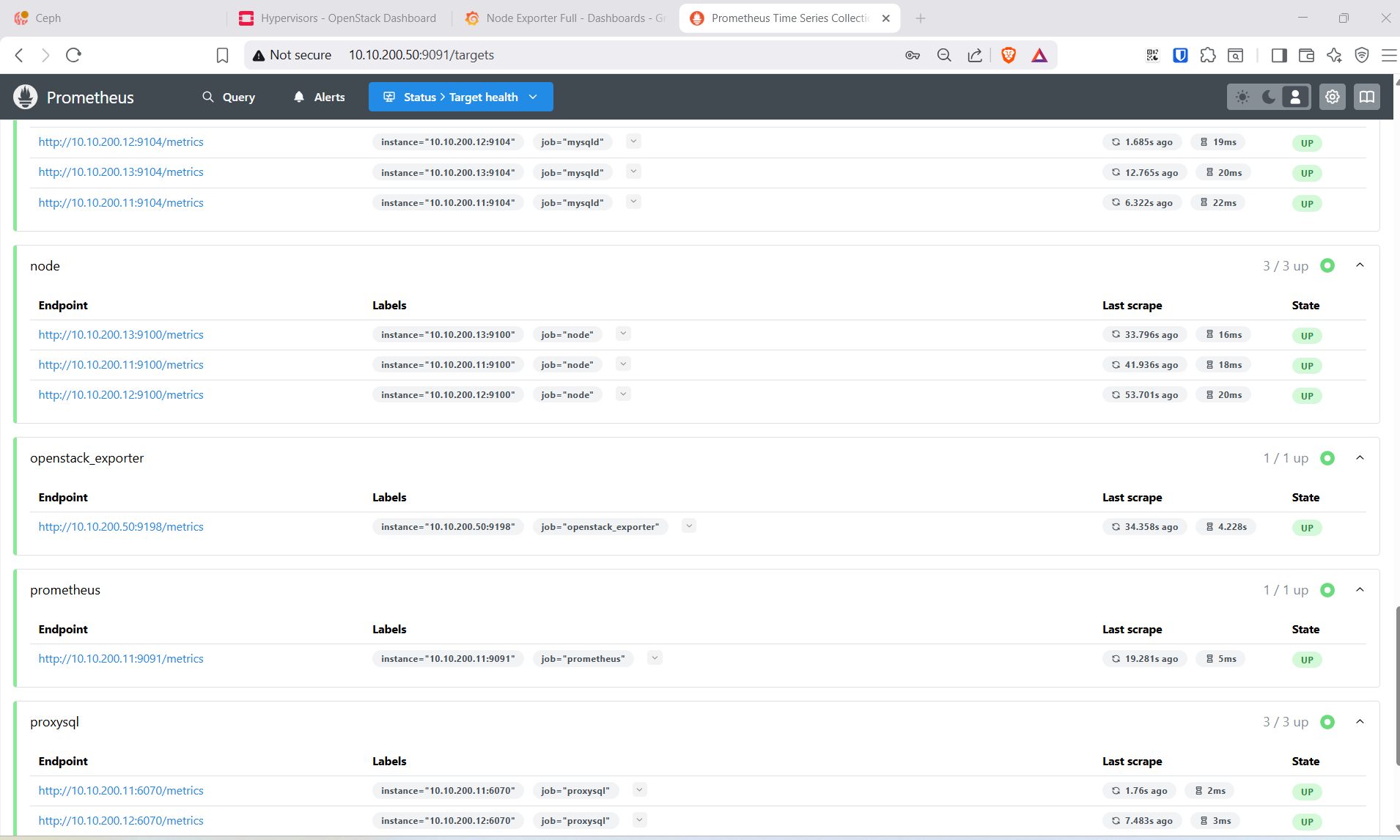

enable_prometheus: "yes"
enable_grafana:    "yes"
EOF

cat > /etc/kolla/multinode << 'EOF'
[control]
ctrl01  ansible_host=10.10.200.11
ctrl02  ansible_host=10.10.200.12
ctrl03  ansible_host=10.10.200.13

[network]
ctrl01
ctrl02
ctrl03

[loadbalancer]
ctrl01
ctrl02
ctrl03

# AIO: compute + storage = ctrl nodes
[compute]
ctrl01
ctrl02
ctrl03

[storage]
ctrl01
ctrl02
ctrl03

[monitoring]
ctrl01

[deployment]
localhost  ansible_connection=local

[baremetal:children]
control
network
compute
storage
monitoring

# ── Nova sub-groups ────────────────────────────────────────────────────────
[nova:children]
control

[nova-api:children]
nova

[nova-metadata:children]
nova

[nova-conductor:children]
nova

[nova-scheduler:children]
nova

[nova-super-conductor:children]
nova

[nova-novncproxy:children]
nova

[nova-spicehtml5proxy:children]

[nova-serialproxy:children]

[nova-compute:children]
compute

[nova-compute-ironic:children]

[nova-libvirt:children]
compute

[nova-ssh:children]
compute

# ── Placement ──────────────────────────────────────────────────────────────
[placement:children]
control

[placement-api:children]
placement

# ── Keystone ───────────────────────────────────────────────────────────────
[keystone:children]
control

# ── Glance ─────────────────────────────────────────────────────────────────
[glance:children]
control

[glance-api:children]
glance

# ── Cinder ─────────────────────────────────────────────────────────────────
[cinder:children]
control

[cinder-api:children]
cinder

[cinder-scheduler:children]
cinder

[cinder-volume:children]
storage

[cinder-backup:children]
storage

# ── Neutron ────────────────────────────────────────────────────────────────
[neutron:children]
control

[neutron-server:children]
neutron

[neutron-dhcp-agent:children]
network

[neutron-l3-agent:children]
network

[neutron-metadata-agent:children]
network

[neutron-ovn-metadata-agent:children]
network

[neutron-ovn-agent:children]

[neutron-bgp-dragent:children]

[neutron-infoblox-ipam-agent:children]

[neutron-metering-agent:children]

[ironic-neutron-agent:children]

# ── OVN ────────────────────────────────────────────────────────────────────
# ovn-controller = ovn-controller-compute + ovn-controller-network
# Phải khai báo đủ 3 sub-group, thiếu bất kỳ group nào → lỗi deploy:
#   'dict object' has no attribute 'ovn-controller-compute/network'
[ovn-controller:children]
ovn-controller-compute
ovn-controller-network

[ovn-controller-compute:children]
compute

[ovn-controller-network:children]
network

# ovn-database gom NB DB + SB DB + northd — chạy trên control nodes
[ovn-database:children]
control

[ovn-northd:children]
ovn-database

[ovn-nb-db:children]
ovn-database

[ovn-sb-db:children]
ovn-database

[ovn-sb-db-relay:children]
ovn-database

# ── Heat ───────────────────────────────────────────────────────────────────
[heat:children]
control

[heat-api:children]
heat

[heat-api-cfn:children]
heat

[heat-engine:children]
heat

# ── Horizon ────────────────────────────────────────────────────────────────
[horizon:children]
control

# ── Barbican ───────────────────────────────────────────────────────────────
[barbican:children]
control

[barbican-api:children]
barbican

[barbican-keystone-listener:children]
barbican

[barbican-worker:children]
barbican

# ── DB / MQ / Cache ────────────────────────────────────────────────────────
[valkey:children]
control

[valkey-server:children]
valkey

[valkey-sentinel:children]
valkey

[mariadb:children]
control

[rabbitmq:children]
control

[memcached:children]
control

# ── HA / LB ────────────────────────────────────────────────────────────────
[haproxy:children]
loadbalancer

# ── Monitoring ─────────────────────────────────────────────────────────────
[grafana:children]
monitoring

[prometheus:children]
monitoring

[prometheus-server:children]
monitoring

[prometheus-node-exporter:children]
baremetal

[prometheus-mysqld-exporter:children]
mariadb

[prometheus-memcached-exporter:children]
memcached

[prometheus-cadvisor:children]
baremetal

[prometheus-alertmanager:children]
monitoring

[prometheus-openstack-exporter:children]
monitoring

[prometheus-elasticsearch-exporter:children]

[prometheus-blackbox-exporter:children]
monitoring

[prometheus-libvirt-exporter:children]
nova-libvirt

# ── Kolla infrastructure ────────────────────────────────────────────────────
[kolla-toolbox:children]
control

[cron:children]
control

[fluentd:children]
control

[kolla-logs:children]
control

# Required by etc_hosts role — để trống nếu không dùng Bifrost
[bifrost]

[all:vars]
ansible_become_method=sudo
EOF

passwords.yml sinh tự động ở bước kolla-genpwd. Kolla tự fan-out các service group con từ [control], [compute], [storage], [network].

8. Copy Ceph configs vào Kolla

Mình copy ceph.conf và các keyring vào từng service directory. Lưu ý: Kolla INI parser không chịu leading TAB trong ceph.conf (sinh ra khi dùng ceph config generate-minimal-conf) — phải sed trước khi copy:

# Trên ctrl01 — vừa là deploy node vừa là ceph bootstrap node
mkdir -p /etc/kolla/config/{glance,cinder/cinder-volume,cinder/cinder-backup,nova/nova-compute}

cp /etc/ceph/ceph.conf                          /etc/kolla/config/
cp /etc/ceph/ceph.client.glance.keyring         /etc/kolla/config/glance/
cp /etc/ceph/ceph.client.cinder.keyring         /etc/kolla/config/cinder/cinder-volume/
cp /etc/ceph/ceph.client.cinder-backup.keyring  /etc/kolla/config/cinder/cinder-backup/
cp /etc/ceph/ceph.client.nova.keyring           /etc/kolla/config/nova/

# cinder-backup cần cả 2 keyring: cinder (đọc volume) và cinder-backup (ghi backup pool)
cp /etc/kolla/config/cinder/cinder-volume/ceph.client.cinder.keyring \
   /etc/kolla/config/cinder/cinder-backup/ceph.client.cinder.keyring

# nova-cell role dùng ceph_nova_keyring = ceph_cinder_keyring → tìm ceph.client.cinder.keyring trong nova/
cp /etc/ceph/ceph.client.cinder.keyring /etc/kolla/config/nova/

# Strip leading TAB
sed -i 's/^\t//' /etc/kolla/config/ceph.conf

# Copy ceph.conf vào từng service directory
for d in glance cinder/cinder-volume cinder/cinder-backup nova; do
  cp /etc/kolla/config/ceph.conf /etc/kolla/config/$d/
done

# Verify — mỗi service dir phải có ceph.conf + keyring tương ứng
(kolla-venv) root@ctrl01:/root/#  tree /etc/kolla/
/etc/kolla/
├── config
│   ├── ceph.conf
│   ├── cinder
│   │   ├── cinder-backup
│   │   │   ├── ceph.client.cinder-backup.keyring
│   │   │   ├── ceph.client.cinder.keyring
│   │   │   └── ceph.conf
│   │   └── cinder-volume
│   │       ├── ceph.client.cinder.keyring
│   │       └── ceph.conf
│   ├── glance
│   │   ├── ceph.client.glance.keyring
│   │   └── ceph.conf
│   └── nova
│       ├── ceph.client.cinder.keyring
│       ├── ceph.client.nova.keyring
│       ├── ceph.conf
│       └── nova-compute
├── globals.yml
└── multinode

8 directories, 13 files
(kolla-venv) root@ctrl01:/root/#

9. Deploy OpenStack

Mình chạy deploy theo thứ tự: bootstrap-servers → OVS pre-config → prechecks → pull → deploy → post-deploy. Bước pull mất 5–10 phút, deploy mất 20–40 phút.

source /opt/kolla-venv/bin/activate

# 1. Sinh passwords.yml
cp /opt/kolla-venv/share/kolla-ansible/etc_examples/kolla/passwords.yml /etc/kolla/passwords.yml
kolla-genpwd
# → /etc/kolla/passwords.yml — sao lưu file này ra nơi an toàn

# 2. ansible.cfg
cat > /etc/kolla/ansible.cfg << 'EOF'
[defaults]
host_key_checking = False
interpreter_python = auto_silent
remote_user = anhlx
private_key_file = /root/.ssh/id_ed25519

[privilege_escalation]
become = True
become_method = sudo
EOF
export ANSIBLE_CONFIG=/etc/kolla/ansible.cfg

# 3. Test connectivity — expect: 3 ctrl nodes + localhost → SUCCESS
ansible -i /etc/kolla/multinode all -m ping

# 4. Bootstrap — cài Docker + python deps, apply daemon.json trên tất cả node
kolla-ansible bootstrap-servers -i /etc/kolla/multinode

# bootstrap-servers đổi daemon.json và restart Docker → Ceph daemons bị dead
# Start lại thủ công trên tất cả ctrl nodes
FSID=$(cephadm shell -- ceph fsid)
ansible -i /etc/kolla/multinode control -m shell \
  -a "systemctl start ceph-${FSID}.target" --become

# Verify HEALTH_OK trước khi tiếp tục
ceph -s

# bootstrap-servers restart Docker nhưng không set OVS manager và br-ex — kolla openvswitch
# role chạy sau đó nhưng hay race với ovn-controller start. Set thủ công để chắc chắn:
ansible -i /etc/kolla/multinode baremetal --become -m shell -a "
  ovs-vsctl set-manager ptcp:6640:127.0.0.1
  ovs-vsctl --may-exist add-br br-ex
  ovs-vsctl --may-exist add-port br-ex ens224
"

# 5. Prechecks
kolla-ansible prechecks -i /etc/kolla/multinode

# 6. Pull images từ local registry (~5–10 phút)
kolla-ansible pull -i /etc/kolla/multinode

# 7. Deploy (~20–40 phút)
kolla-ansible deploy -i /etc/kolla/multinode

# 8. Post-deploy → sinh admin-openrc.sh
kolla-ansible post-deploy -i /etc/kolla/multinode

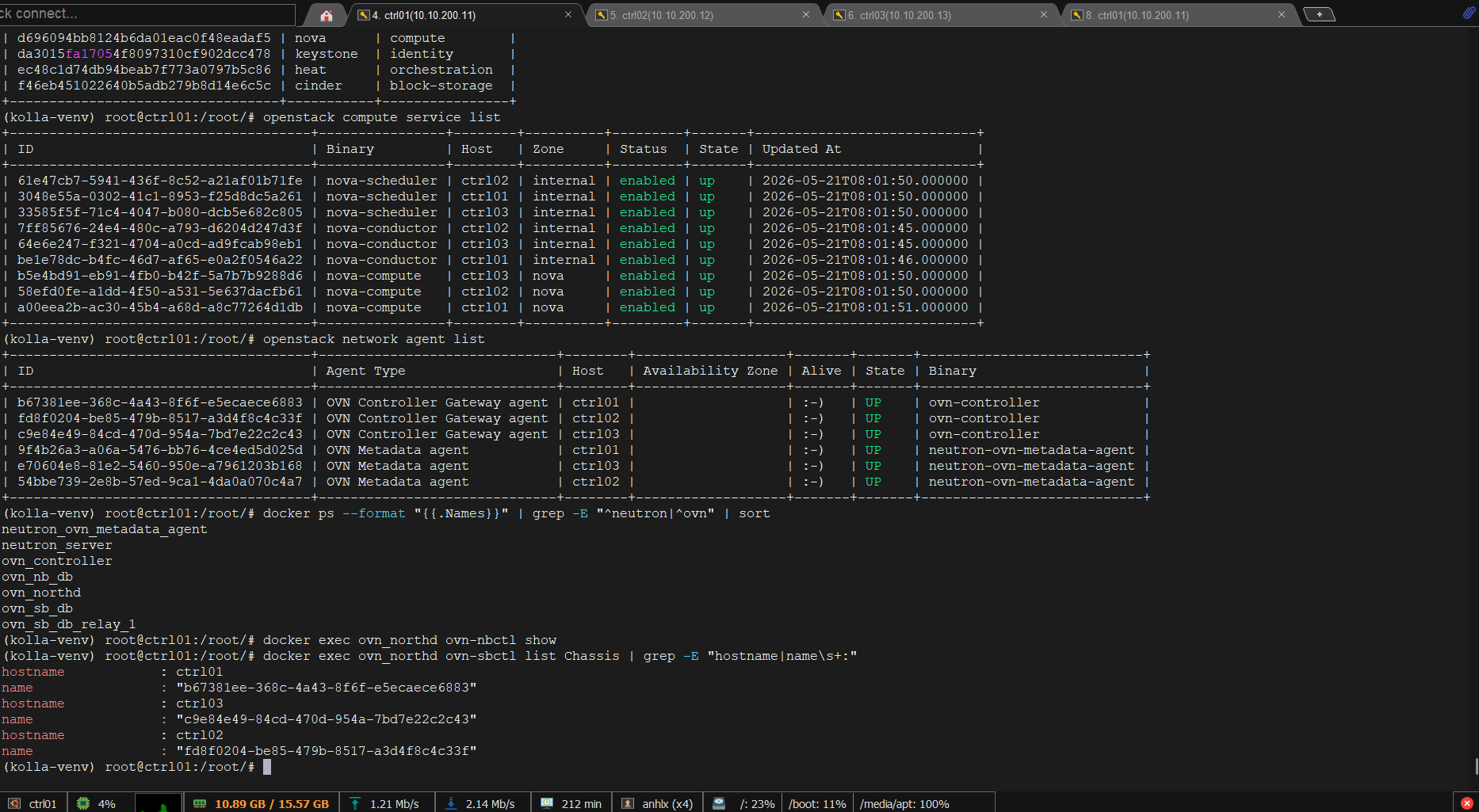

# 9. Verify OpenStack core services
pip install python-openstackclient
source /etc/kolla/admin-openrc.sh
openstack service list
openstack compute service list   # expect 3 nova-compute up, host = ctrl01/02/03
openstack network agent list     # expect 3 "OVN Controller Gateway agent" trên ctrl01/02/03 — Alive :-)

# 10. Verify OVN containers (trên ctrl01 — đại diện cho cả cluster)
docker ps --format "{{.Names}}" | grep -E "^neutron|^ovn" | sort

# OVN logical topology — phải empty trước khi tạo network
docker exec ovn_northd ovn-nbctl show
# OVN chassis đã đăng ký — phải thấy 3 entry (ctrl01, ctrl02, ctrl03)
docker exec ovn_northd ovn-sbctl list Chassis | grep -E "hostname|name\s+:"

Nếu deploy lỗi:

# Log của 1 service
docker logs -f neutron_server

# Reconfigure — re-render config, restart containers (KHÔNG mất data)
kolla-ansible -i /etc/kolla/multinode reconfigure

# Reset toàn bộ — XOÁ HẾT, chỉ dùng khi muốn làm lại từ đầu
kolla-ansible -i /etc/kolla/multinode destroy --yes-i-really-really-mean-it
docker volume prune -f

10. Service URLs & Credentials

Mình tổng hợp các endpoint để dễ bookmark — password lấy từ passwords.yml sau khi deploy xong.

Service	URL	Credentials

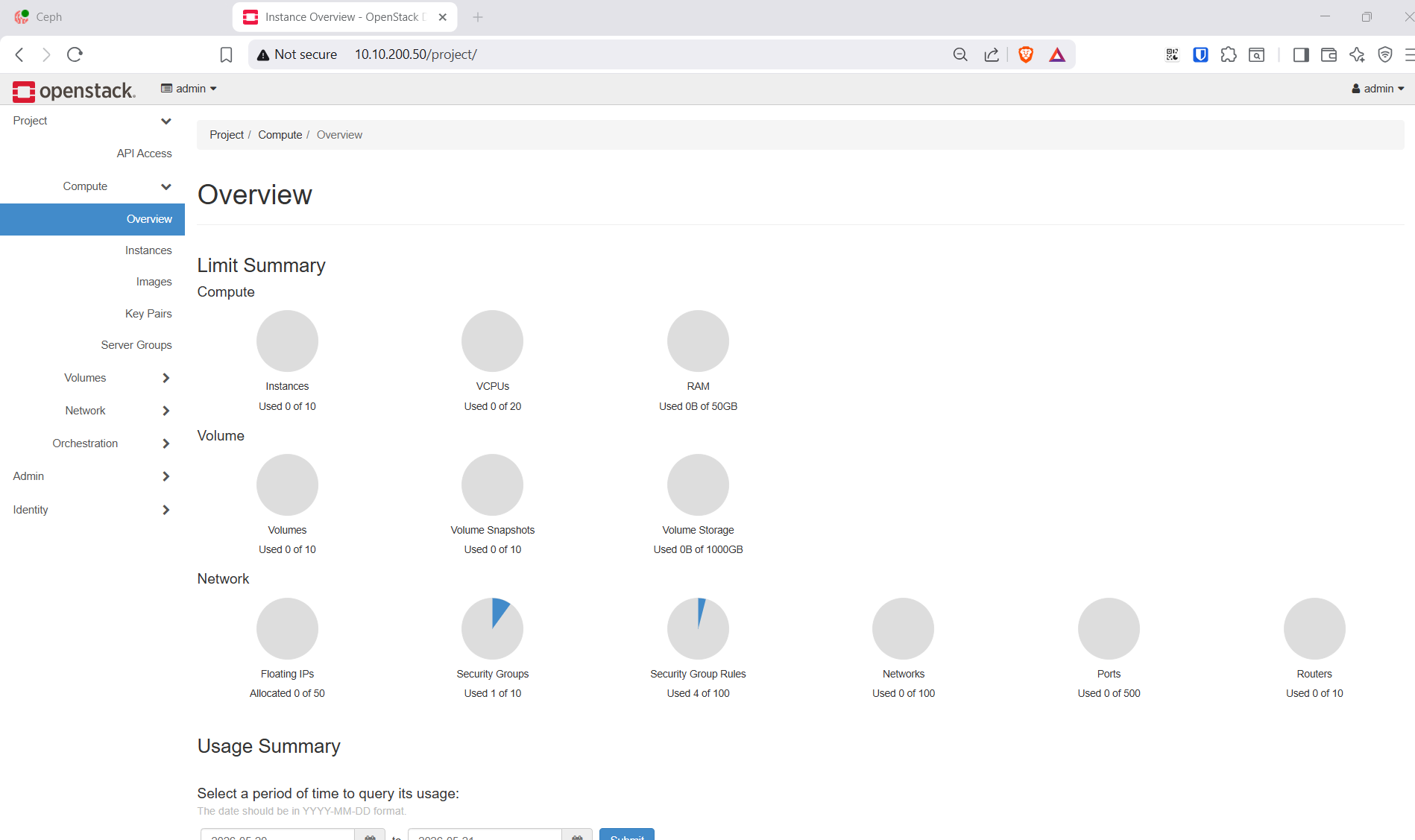

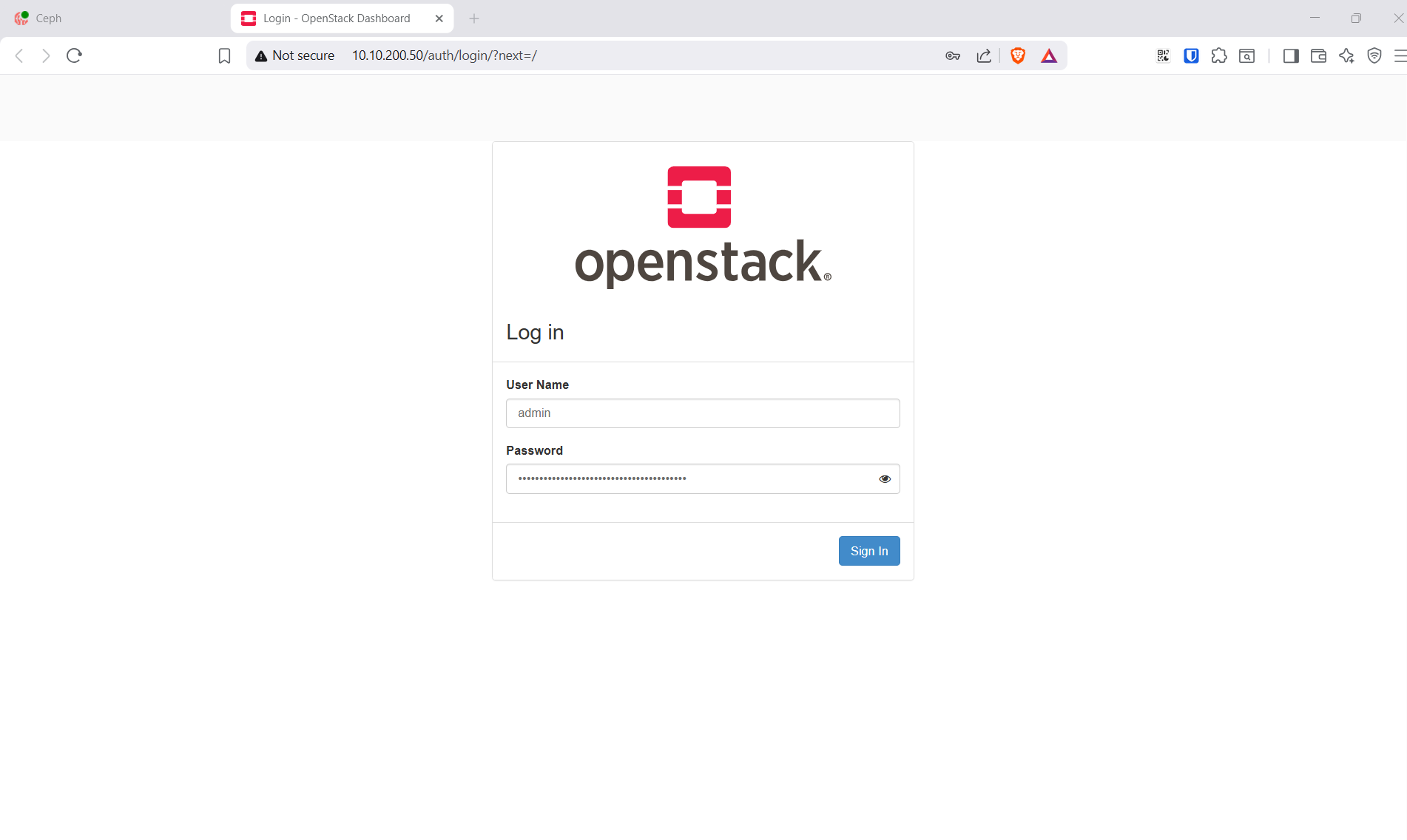

Horizon	`http://10.10.200.50`	`admin` / `grep keystone_admin_password /etc/kolla/passwords.yml`
Ceph Dashboard	`https://10.10.200.11:8443`	`admin` / password đặt lúc bootstrap
Grafana	`http://10.10.200.50:3000`	`admin` / `grep grafana_admin_password /etc/kolla/passwords.yml`
Prometheus	`http://10.10.200.50:9091`	`admin` / `grep prometheus_password /etc/kolla/passwords.yml`

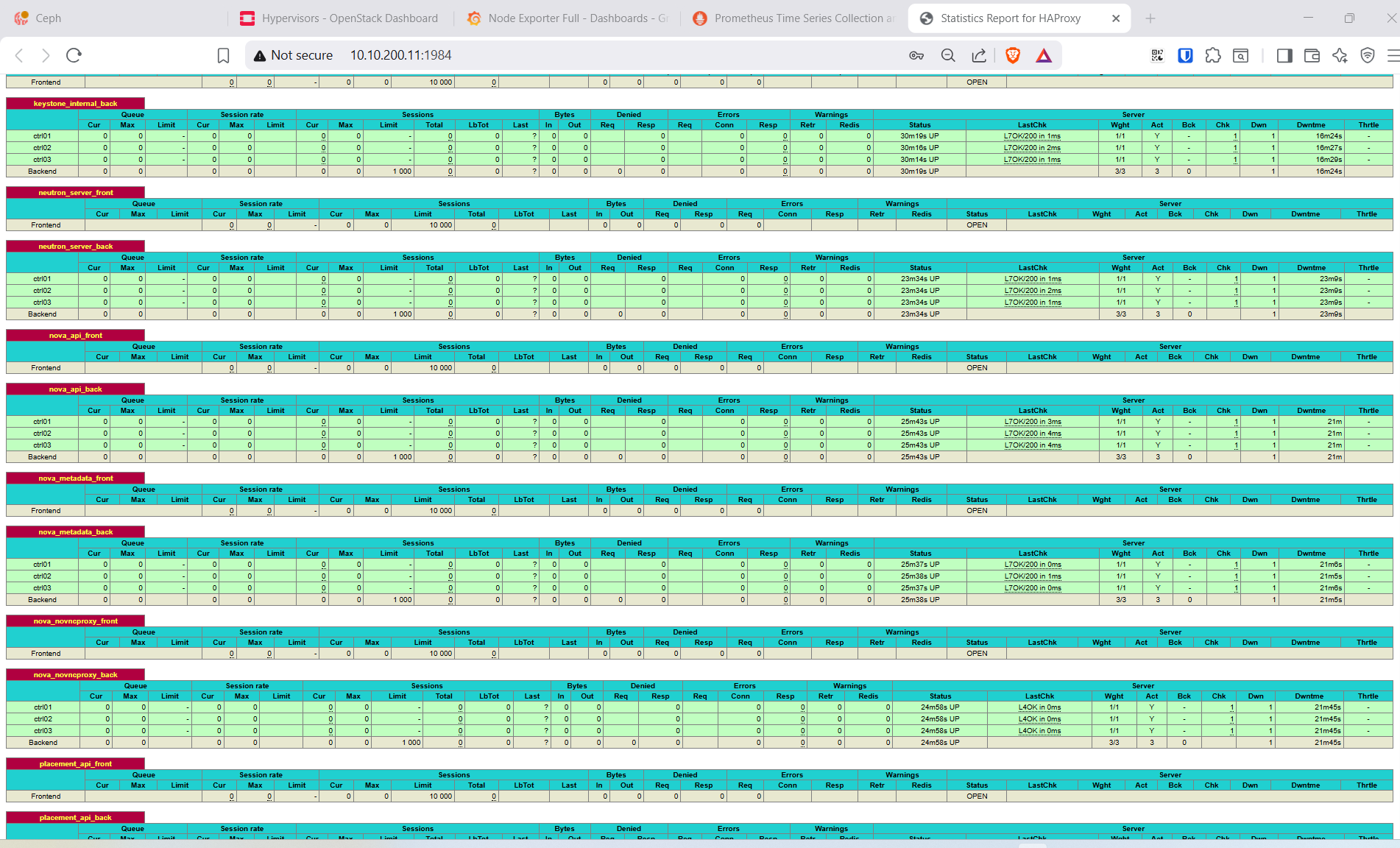

HAProxy Stats	`http://10.10.200.11:1984/`	`openstack` / `grep haproxy_password /etc/kolla/passwords.yml`

HAProxy stats bind trên management IP của từng node (không phải VIP) — mỗi ctrl node có trang riêng: .11:1984, .12:1984, .13:1984.

Grafana deploy không kèm dashboard — Prometheus data source được Kolla auto-provision, nhưng dashboard phải import thủ công. Vào Connections → Data sources → Prometheus → Dashboards để import Node Exporter mặc định, hoặc import từ grafana.com: Node Exporter Full (ID 1860), RabbitMQ (ID 10991), HAProxy 2 Full (ID 12693).

Ceph Dashboard chạy trên mgr active — kiểm tra node đang chạy: ceph mgr services.

11. Workload đầu tiên — Demo Private Cloud multi tenant

Mình mô phỏng một công ty nhỏ với hai phòng ban IT và Dev — mỗi team có project riêng, quota độc lập, và tự quản lý network + VM của mình.

11.1 Admin — Projects, users và shared resources

Mình đăng nhập với quyền admin để tạo hạ tầng dùng chung trước.

source /etc/kolla/admin-openrc.sh

# Projects và users
openstack project create it-dept  --description "Phong IT"
openstack project create dev-dept --description "Phong Dev"

openstack user create user-it  --password <password-it>  --project it-dept
openstack user create user-dev --password <password-dev> --project dev-dept

openstack role add --project it-dept  --user user-it  member
openstack role add --project dev-dept --user user-dev member

# Quota cho mỗi team
openstack quota set --cores 8 --ram 8192 --instances 5 --volumes 5 --gigabytes 100 it-dept
openstack quota set --cores 12 --ram 16384 --instances 5 --volumes 5 --gigabytes 100 dev-dept

# External / provider network — flat trên br-ex (ens224 → VLAN 200)
openstack network create \
  --share --external \
  --provider-network-type flat \
  --provider-physical-network physnet1 \
  external-net

openstack subnet create external-subnet \
  --network external-net \
  --subnet-range 10.10.200.0/24 \
  --allocation-pool start=10.10.200.61,end=10.10.200.69 \
  --gateway 10.10.200.1 \
  --dns-nameserver 8.8.8.8 \
  --no-dhcp

# Flavor và image dùng chung cho cả hai team
openstack flavor create --vcpus 1 --ram 1024 --disk 20 m1.small

wget https://cloud-images.ubuntu.com/jammy/current/jammy-server-cloudimg-amd64.img \
  -O /root/jammy.img
openstack image create "Ubuntu-22.04" \
  --file /root/jammy.img --disk-format qcow2 --container-format bare --public

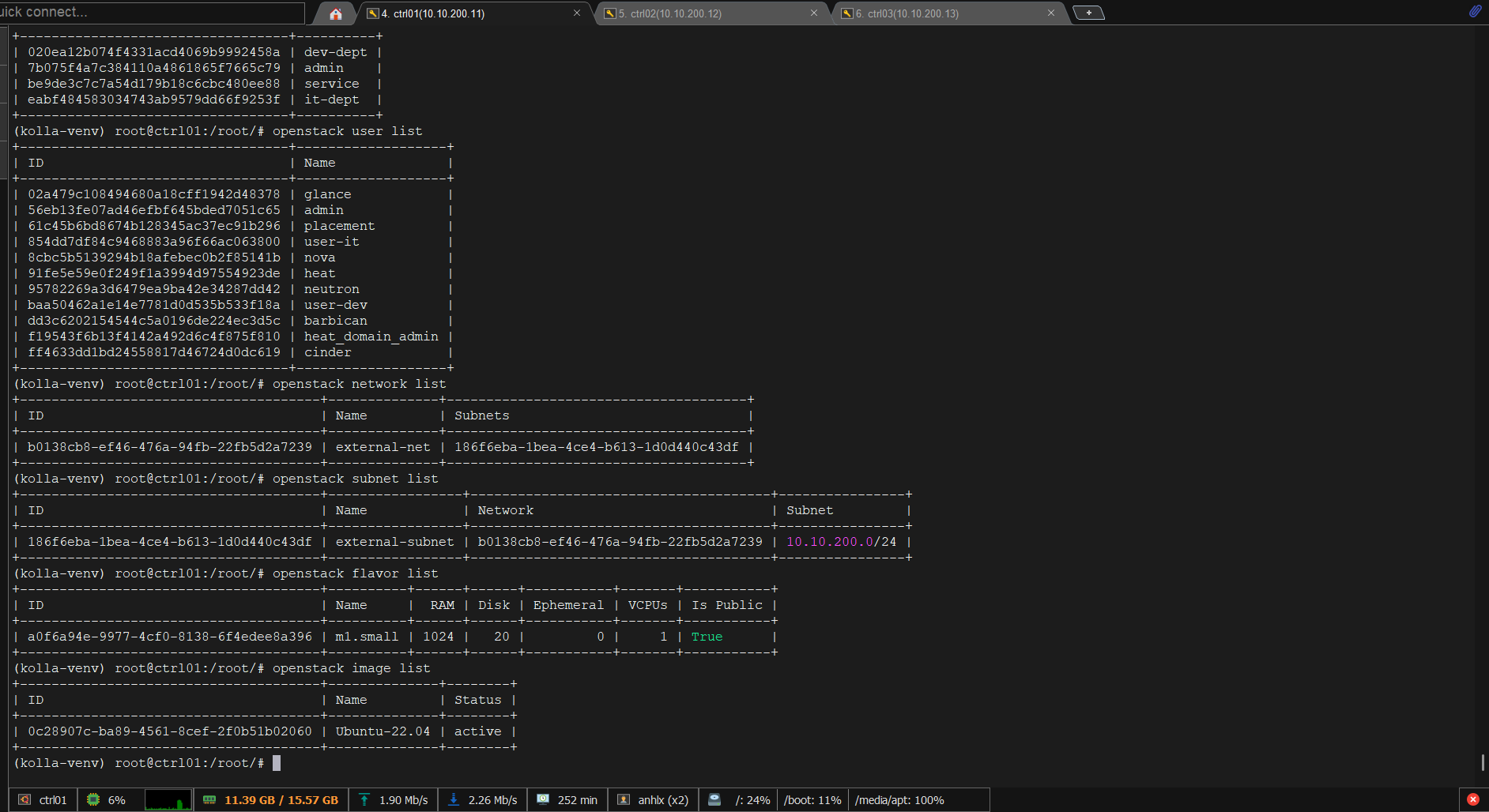

# Verify
openstack project list
openstack user list
openstack network list
openstack subnet list
openstack flavor list
openstack image list
openstack quota show it-dept
openstack quota show dev-dept

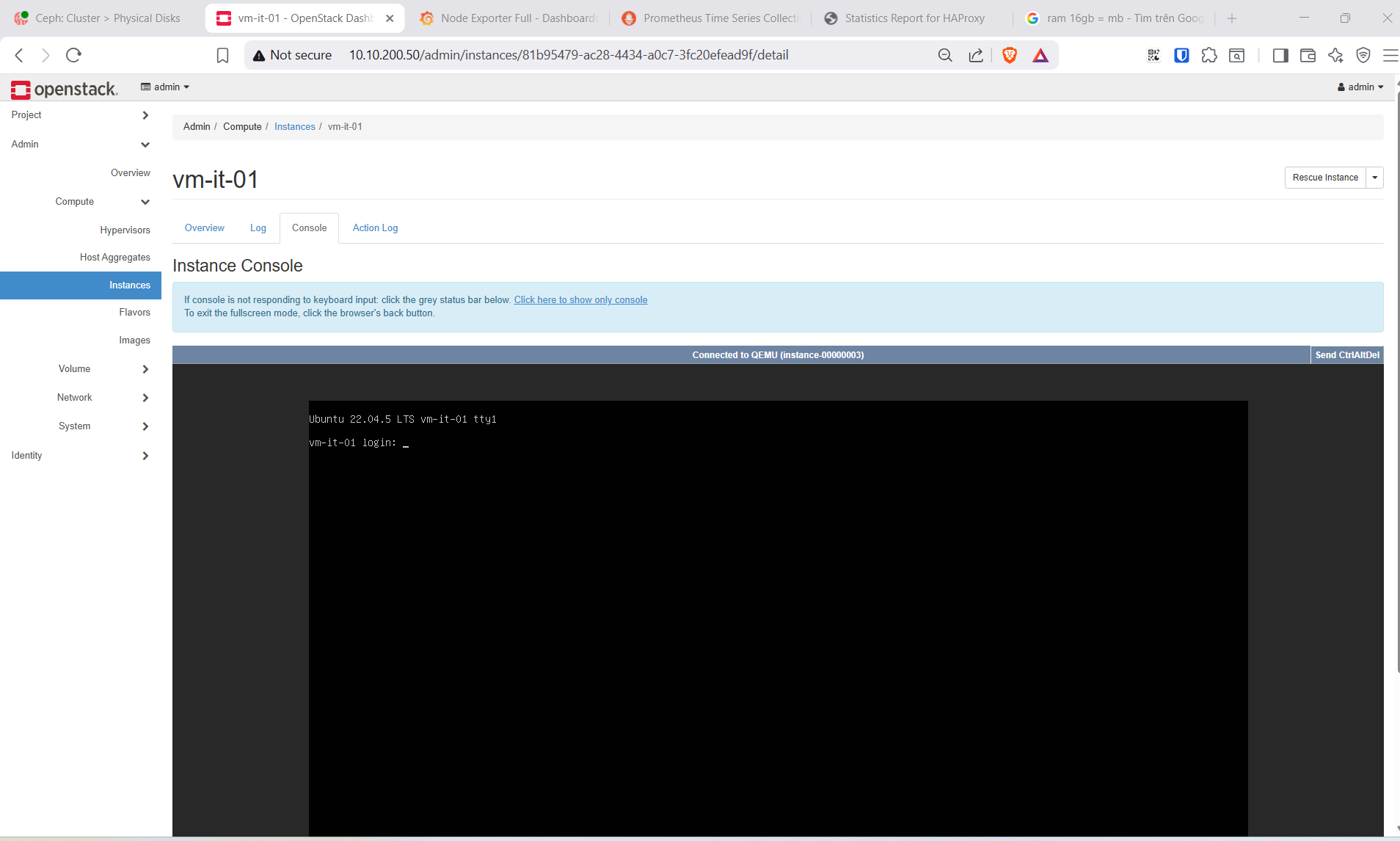

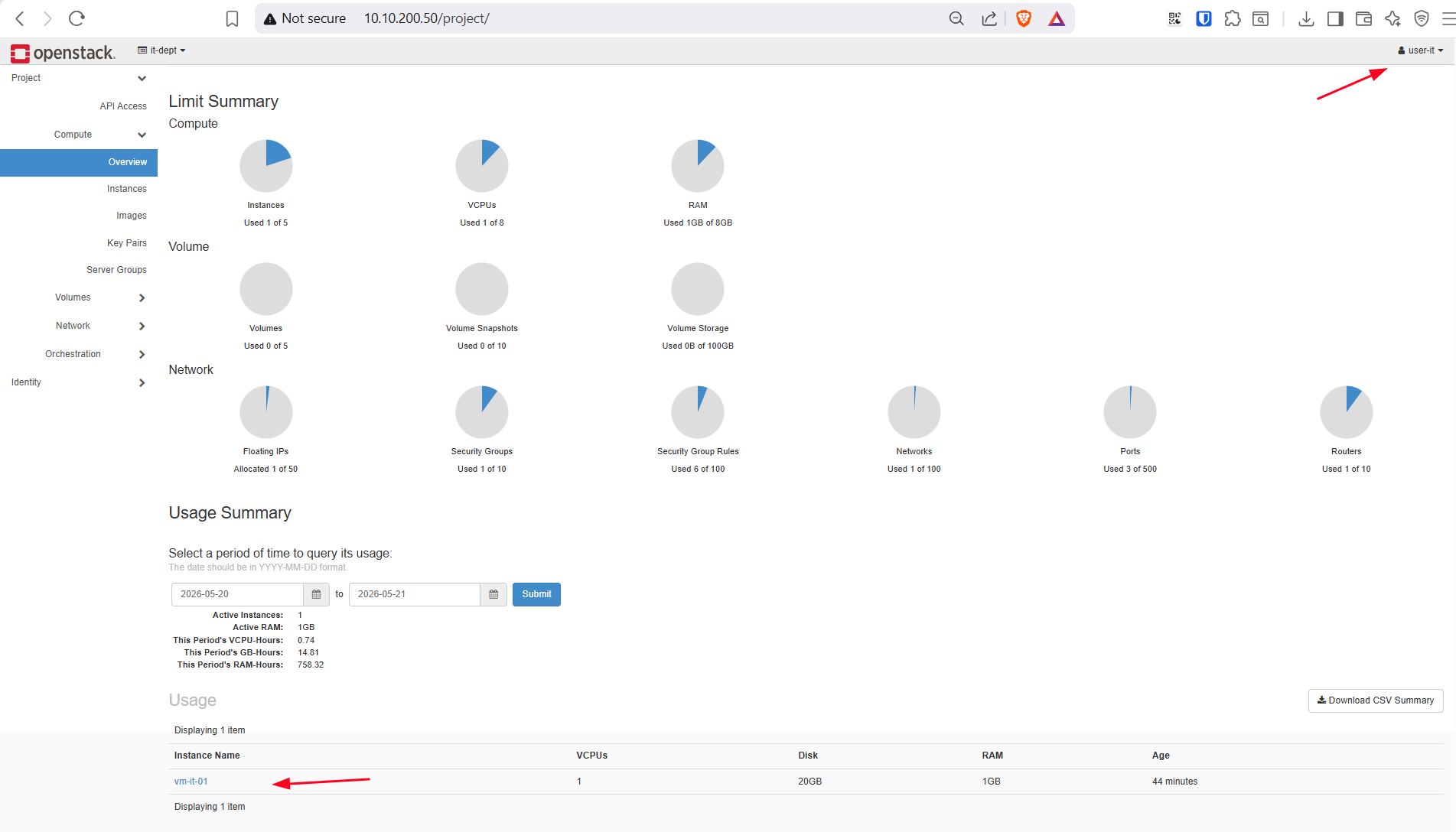

11.2 Team IT — Ubuntu VM

Mình tạo openrc riêng cho user-it rồi deploy network và VM trong project it-dept.

cat > /etc/kolla/it-openrc.sh << 'EOF'
export OS_PROJECT_DOMAIN_NAME=Default
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_NAME=it-dept
export OS_USERNAME=user-it
export OS_PASSWORD=<password-it>
export OS_AUTH_URL=http://10.10.200.50:5000
export OS_IDENTITY_API_VERSION=3
export OS_IMAGE_API_VERSION=2
EOF

source /etc/kolla/it-openrc.sh

# Tenant network của IT
openstack network create it-network
openstack subnet create it-subnet \
  --network it-network \
  --subnet-range 192.168.10.0/24 \
  --allocation-pool start=192.168.10.10,end=192.168.10.250 \
  --dns-nameserver 8.8.8.8

openstack router create it-router
openstack router set it-router --external-gateway external-net
openstack router add subnet it-router it-subnet

# Keypair + security group
openstack keypair create --public-key ~/.ssh/id_ed25519.pub it-key
openstack security group rule create --protocol icmp default
openstack security group rule create --protocol tcp --dst-port 22 default

# Launch VM + floating IP
NET=$(openstack network show it-network -f value -c id)
openstack server create \
  --flavor m1.small --image Ubuntu-22.04 \
  --network $NET --key-name it-key \
  --security-group default \
  vm-it-01

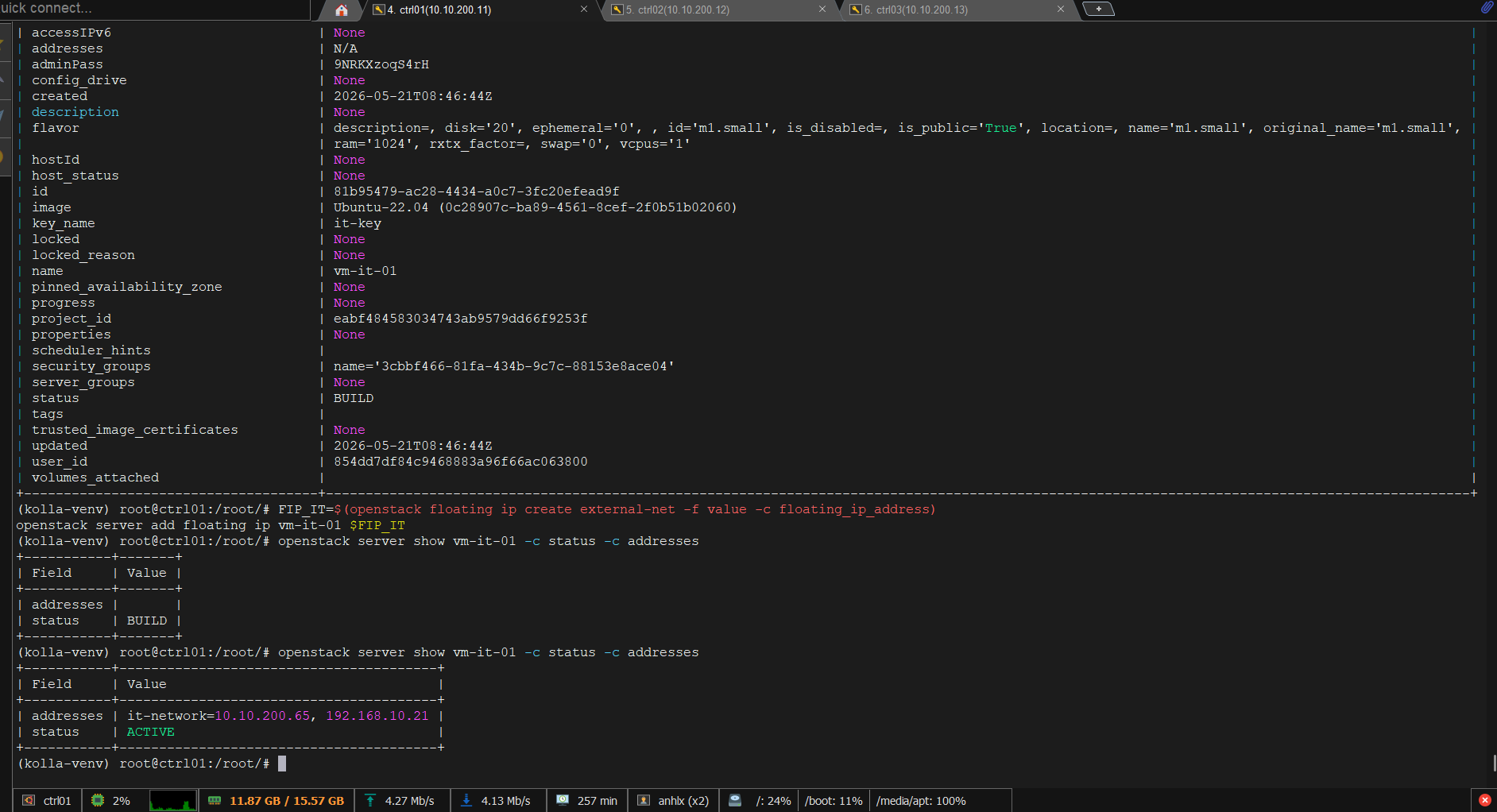

FIP_IT=$(openstack floating ip create external-net -f value -c floating_ip_address)
openstack server add floating ip vm-it-01 $FIP_IT

openstack server show vm-it-01 -c status -c addresses
ssh -i ~/.ssh/id_ed25519 ubuntu@$FIP_IT

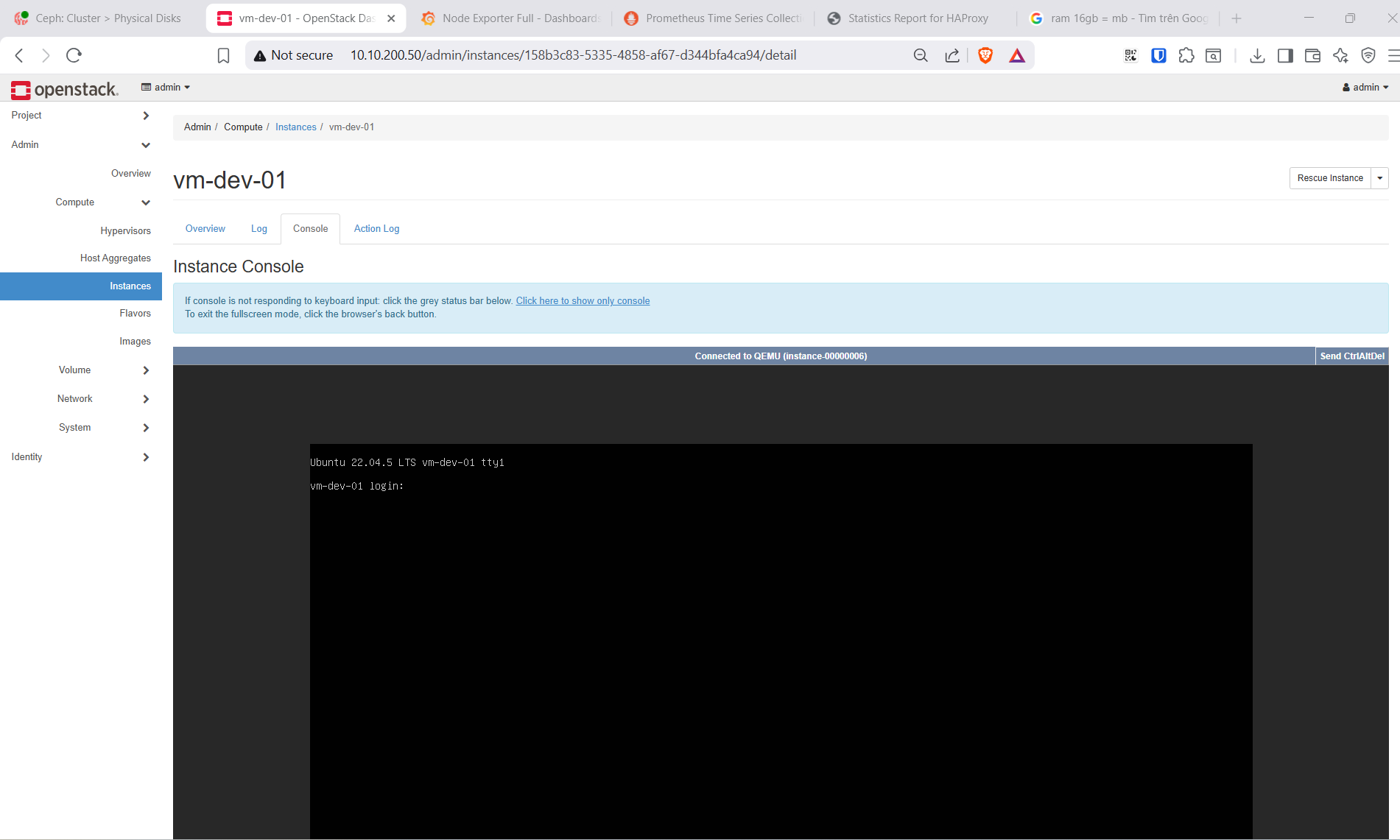

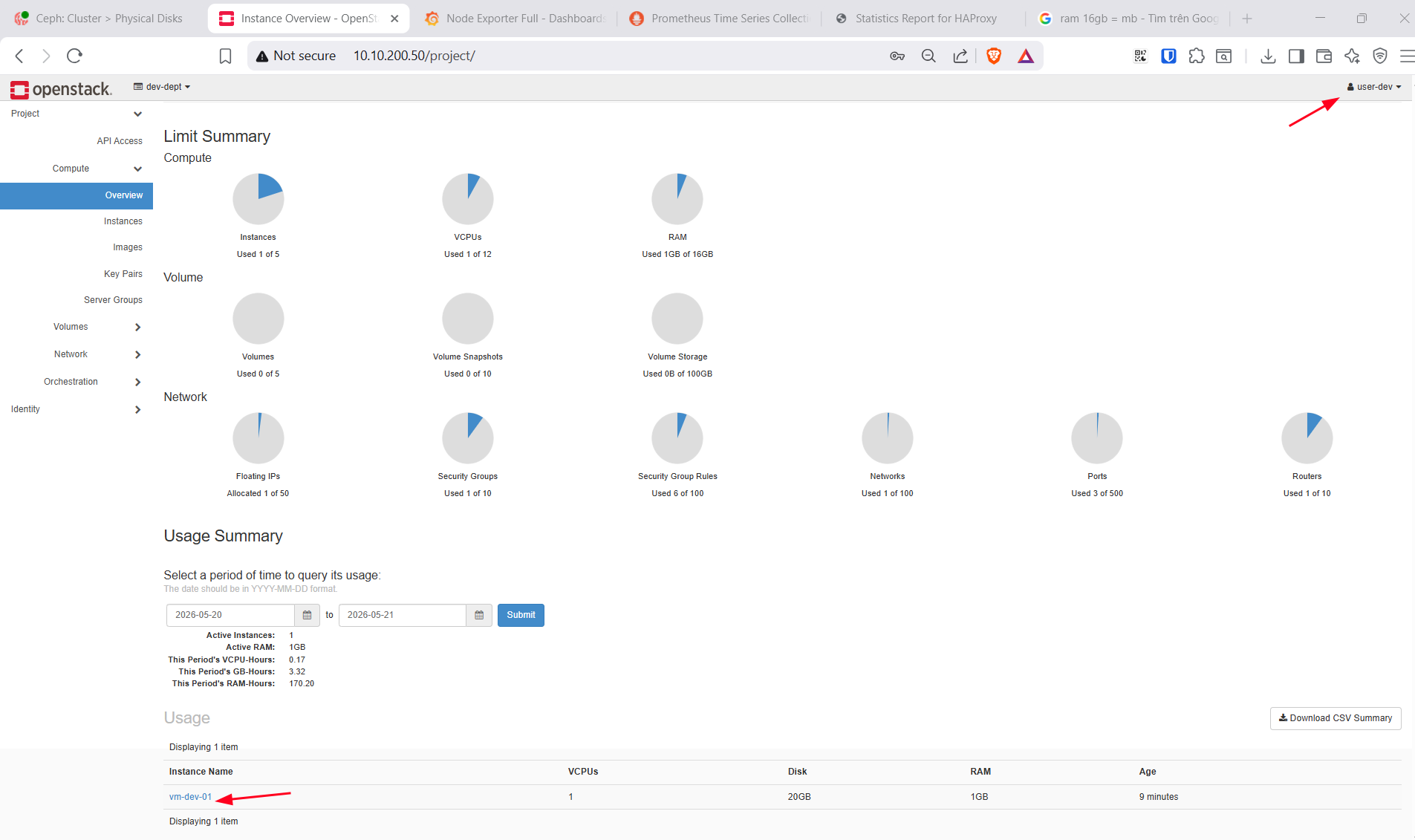

11.3 Team Dev — Ubuntu VM

Mình switch sang project dev-dept — network và VM hoàn toàn tách biệt với it-dept.

cat > /etc/kolla/dev-openrc.sh << 'EOF'
export OS_PROJECT_DOMAIN_NAME=Default
export OS_USER_DOMAIN_NAME=Default
export OS_PROJECT_NAME=dev-dept
export OS_USERNAME=user-dev
export OS_PASSWORD=<password-dev>
export OS_AUTH_URL=http://10.10.200.50:5000
export OS_IDENTITY_API_VERSION=3
export OS_IMAGE_API_VERSION=2
EOF

source /etc/kolla/dev-openrc.sh

# Tenant network của Dev — dải khác hoàn toàn
openstack network create dev-network
openstack subnet create dev-subnet \
  --network dev-network \
  --subnet-range 192.168.20.0/24 \
  --allocation-pool start=192.168.20.10,end=192.168.20.250 \
  --dns-nameserver 8.8.8.8

openstack router create dev-router
openstack router set dev-router --external-gateway external-net
openstack router add subnet dev-router dev-subnet

# Keypair + security group
openstack keypair create --public-key ~/.ssh/id_ed25519.pub dev-key
openstack security group rule create --protocol icmp default
openstack security group rule create --protocol tcp --dst-port 22 default

# Launch VM + floating IP
NET=$(openstack network show dev-network -f value -c id)
openstack server create \
  --flavor m1.small --image Ubuntu-22.04 \
  --network $NET --key-name dev-key \
  --security-group default \
  vm-dev-01

FIP_DEV=$(openstack floating ip create external-net -f value -c floating_ip_address)
openstack server add floating ip vm-dev-01 $FIP_DEV

openstack server show vm-dev-01 -c status -c addresses
ssh -i ~/.ssh/id_ed25519 ubuntu@$FIP_DEV

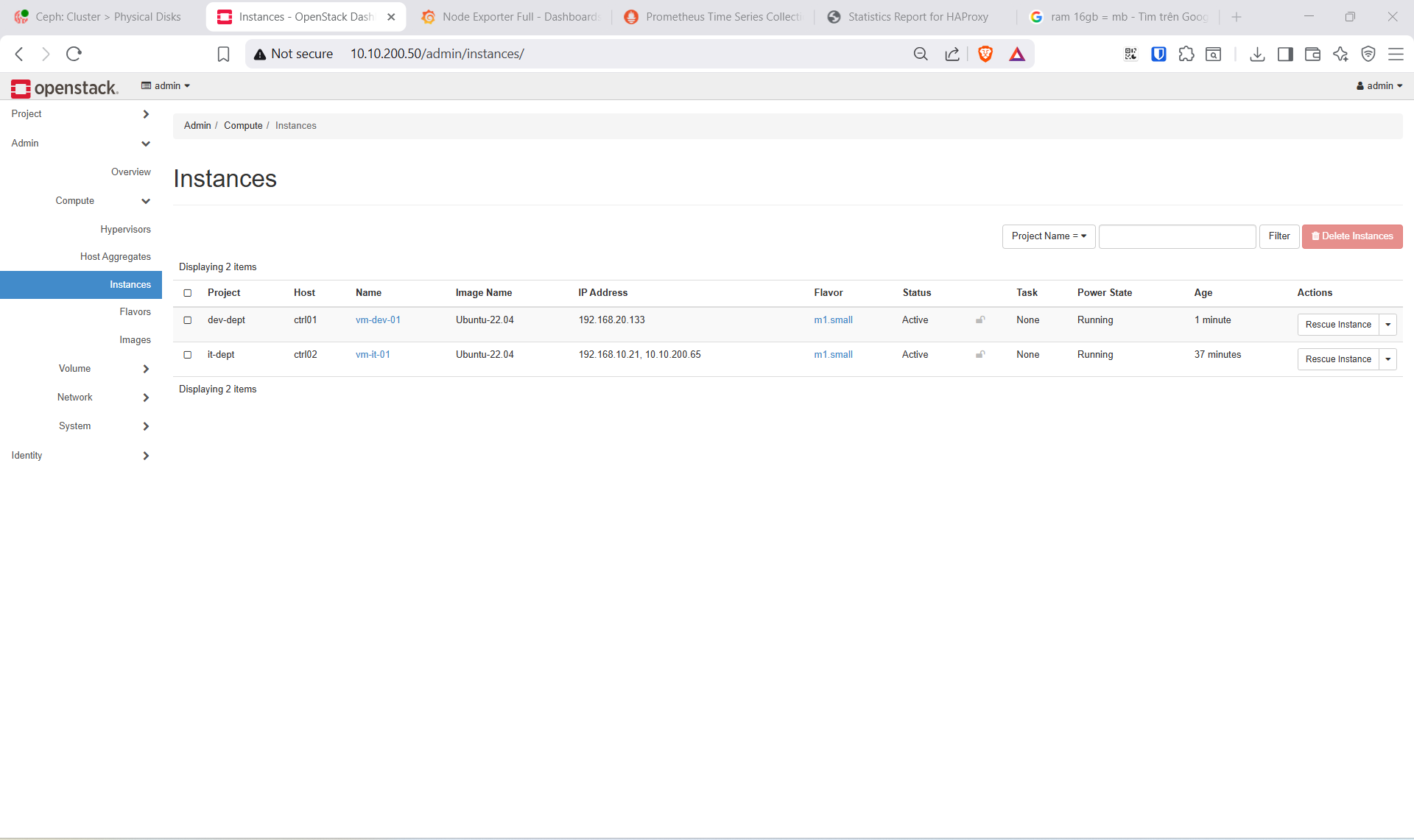

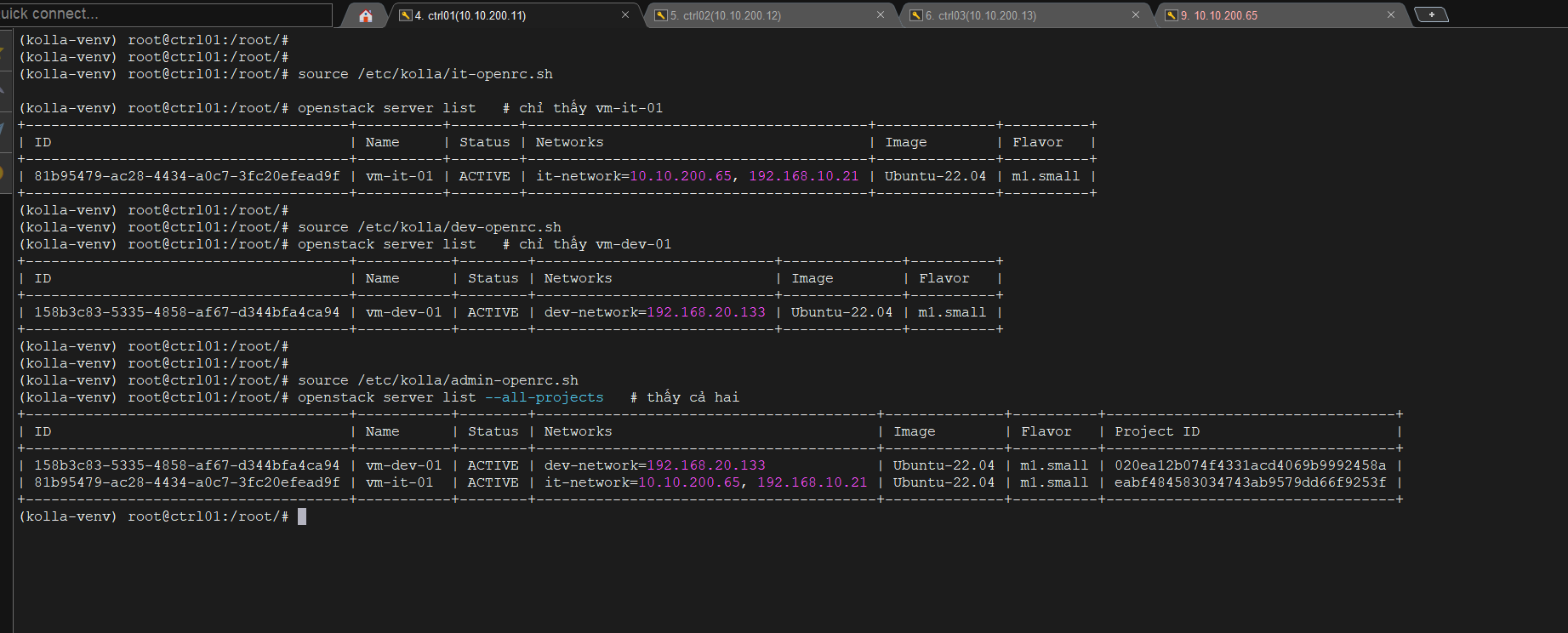

11.4 Verify isolation

Mình kiểm tra nhanh để xác nhận mỗi project chỉ thấy tài nguyên của mình.

source /etc/kolla/it-openrc.sh
openstack server list   # chỉ thấy vm-it-01

source /etc/kolla/dev-openrc.sh
openstack server list   # chỉ thấy vm-dev-01

source /etc/kolla/admin-openrc.sh
openstack server list --all-projects   # thấy cả hai

12. Lời kết

Lab này cho mình thấy rõ điểm mạnh của OVN trong AIO setup: toàn bộ SDN layer — distributed L3, security groups qua OVS ACL, DNAT/SNAT cho floating IP — chỉ cần vài container nhẹ tích hợp sẵn trong kolla-ansible, không cần component ngoài nào thêm. Kết hợp với Ceph hyperconverged, 3 node này đủ chạy một private cloud HA hoàn chỉnh trên tài nguyên vừa phải.

Anh Le
